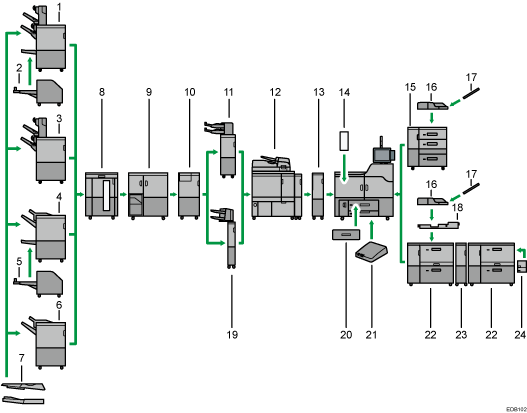

Booklet Finisher SR5120
Organiza, empilha e grampeia várias folhas de papel. A função de grampear na dobra pode grampear várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:
Bandeja 1 de separação em espinha do finalizador
Bandeja 2 de separação em espinha do finalizador
Bandeja de folhetos do finalizador
É possível perfurar as impressões se a unidade de perfuração adicional estiver instalada no finalizador.
Dependendo de quando a máquina foi comprada, esta opção pode não estar disponível. Para obter mais informações, entre em contato com o representante de serviços.
Trimmer unit TR5050
Corta a borda anterior do livro após a lombada ser costurada.
É necessário o Booklet Finisher SR5120 para anexá-lo.
Dependendo de quando a máquina foi comprada, esta opção pode não estar disponível. Para obter mais informações, entre em contato com o representante de serviços.
Finisher SR5110
Organiza, empilha e grampeia várias folhas de papel. Consiste nas seguintes bandejas de papel:
Bandeja 1 de separação em espinha do finalizador
Bandeja 2 de separação em espinha do finalizador
É possível perfurar as impressões se a unidade de perfuração adicional estiver instalada no finalizador.
Dependendo de quando a máquina foi comprada, esta opção pode não estar disponível. Para obter mais informações, entre em contato com o representante de serviços.
Booklet Finisher SR5060
Organiza, empilha e grampeia várias folhas de papel. A função de grampear na dobra pode grampear várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:
Bandeja superior do finalizador
Bandeja de separação em espinha do finalizador
Bandeja de folhetos do finalizador
É possível perfurar as impressões se a unidade de perfuração adicional estiver instalada no finalizador.
Trimmer unit TR5040
Corta a borda anterior do livro após a lombada ser costurada.
É necessário o Booklet Finisher SR5060 para anexá-lo.
Finisher SR5050
Organiza, empilha e grampeia várias folhas de papel. Consiste nas seguintes bandejas de papel:
Bandeja superior do finalizador
Bandeja de separação em espinha do finalizador
É possível perfurar as impressões se a unidade de perfuração adicional estiver instalada no finalizador.
Bandeja de saída para folha de banner série SR5000
Permite a impressão de papel com comprimento horizontal de 487,8 mm ou superior no Finisher SR5050/SR5110 ou Booklet Finisher SR5060/SR5120.
Empilhador de grande capacidade
Consiste nas seguintes bandejas de papel:
Bandeja superior do empilhador
Bandeja do empilhador
A bandeja superior do empilhador tem capacidade para até 250 folhas de papel e a bandeja do empilhador tem capacidade para até 5 000 folhas de papel. Você pode conectar até dois empilhadores de alta capacidade.
Unidade de encadernação de argolas
Encaderna folhas de papel com argolas.
Unidade de dobragem múltipla
Aplica as seguintes dobras: Dobra simples, Dobra de carta para fora, Dobra de carta para dentro, Dobra dupla paralela, Dobra em portada e Dobra em Z.
Interposer CI5040
Insere tampa ou separadores no papel impresso. Ao conectar o kit de detecção de alimentação dupla do Interposer, o equipamento é configurado para detectar alimentações duplas do Interposer.
É possível conectar o Finisher SR5110 ou o Booklet Finisher SR5120 juntos com ele.
Dependendo de quando a máquina foi comprada, esta opção pode não estar disponível. Para obter mais informações, entre em contato com o representante de serviços.
Encadernação sem costura
Aplica cola à lombada para encadernar folhas em um folheto.
Unidade de arrefecimento
Arrefece o papel impresso.
Unidade alisadora
Alisa o papel enrolado para evitar atolamentos de papel.
LCT largo de três bandejas
Comporta até 4.400 folhas de papel. Você pode colocar papéis com tamanho até SRA3 ou 13 × 191/5.
Bandeja de alimentação manual múltipla (bandeja A)
Comporta até 500 folhas de papel.
Bandeja de folhas de banner da bandeja de alimentação manual múltipla (bandeja A)
Permite carregar papel de formato grande na bandeja de alimentação manual múltipla (bandeja A).
Kit de conexão de alimentação manual múltipla
Fixa a bandeja de alimentação manual múltipla (Bandeja A) ao LCT com duas bandejas largo.
Interposer CI5030
Insere tampa ou separadores no papel impresso.
É possível conectar o Finisher SR5050 ou Booklet Finisher SR5060 juntos com ele.
Unidade de bandeja A3/11 × 17
Utilizando esta unidade, você pode colocar papel de formato A3, 11 × 17 ou superior na bandeja 1. Se você instalar a unidade de bandeja A3/11 × 17 no seu equipamento, não poderá utilizá-la como uma bandeja em tandem.
Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.
Gabinete da interface
Permite conectar opcionais estendidos ao equipamento.
LCT largo de duas bandejas
Comporta até 4.800 folhas de papel. Você pode colocar papéis com tamanho até SRA3 ou 13 × 191/5. Você pode conectar até três LCTs com duas bandejas largos.
Unidade de transporte do LCT largo de duas bandejas
Conecta um LCT de duas bandejas largo a um LCT de duas bandejas largo adicional.
Bandeja da folha de banner do LCT largo de duas bandejas
Permite carregar papel de formato grande no LCT com duas bandejas largo.
Não é possível instalar vários finalizadores ao mesmo tempo.
Você não pode instalar simultaneamente o LCT largo de três bandejas e o LCT largo de duas bandejas.
Se você tiver conectado dois empilhadores de alta capacidade, não poderá instalar a unidade de dobragem múltipla, a unidade de encadernação de argolas ou a unidade de encadernação sem costura.
Só será possível instalar a unidade de dobragem múltipla se o Finisher SR5050/SR5110 ou o Booklet Finisher SR5060/SR5120 estiver instalado.
A instalação da unidade de encadernação de argolas ou a unidade de encadernação sem costura só poderá ser feita se um dos seguintes opcionais estiver instalado: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 ou o empilhador de alta capacidade.
Só é possível instalar o empilhador de alta capacidade se a unidade alisadora estiver instalada.
Não é possível instalar simultaneamente a unidade de encadernação de argolas e a unidade de encadernação sem costura.
Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040 e Trimmer unit TR5050 não podem ser usados com o servidor de impressão TotalFlow.
A bandeja de alimentação manual múltipla (Bandeja A) só poderá ser instalada se o LCT largo de três bandejas ou o LCT largo de duas bandejas estiver instalado. No entanto, você só poderá encaixar a bandeja de alimentação múltipla (Bandeja A) no LCT largo de duas bandejas se o kit de instalação de alimentação manual múltipla estiver instalado.
O papel é ejetado com o lado de impressão voltado para cima quando imprimir em papel banner com a bandeja de folhas de banner da bandeja de alimentação manual múltipla (Bandeja A) ou a bandeja de folhas de banner do LCT largo. A configuração especificada pela limpeza da caixa de seleção [Ejetar face para cima] ou a orientação de saída especificada no controlador de cores é ignorada.
Ao usar vários LCTs de duas bandejas conectados, a bandeja de alimentação manual múltipla (Bandeja A) pode ser conectada somente ao LCT largo com duas bandejas mais próximo do equipamento.
A bandeja de folhas de banner do LCT largo de duas bandejas pode ser conectada às seguintes bandejas:
Ao usar um único LCT largo com duas bandejas: Bandeja 3
Ao usar 2 LCTs de duas bandejas conectados: Bandeja 5
Ao utilizar LCTs largos de duas bandejas conectados: Bandeja 7
