Guia de nomes e funções de componentes

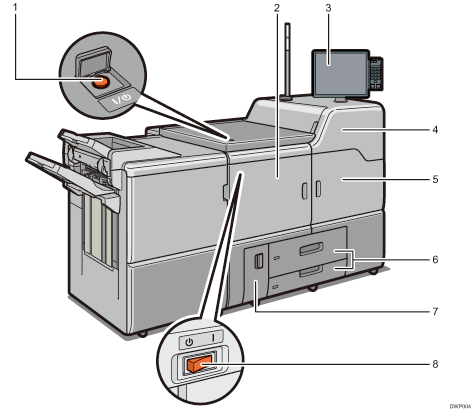

Vista frontal e esquerda

1. Interruptor de alimentação principal

   Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.

2. Tampa esquerda frontal

   Abra para remover atolamentos de papel ou para ligar/desligar o botão de alimentação.

3. Painel de controle

   Consulte a Guia de nomes e funções do painel de controle do equipamento..

4. Tampa direita superior frontal

   Abra esta tampa para substituir os cartuchos de toner.

5. Tampa direita frontal

   Abrir para remover os papéis atolados.

6. Bandejas de papel (bandejas 1 e 2)

   Coloque papel aqui. A bandeja 1 é uma bandeja em tandem, na qual o papel do lado esquerdo é automaticamente transferido para o lado direito quando esse lado estiver sem papel.

   Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

7. Tampa esquerda inferior frontal

   Abra para substituir o frasco de toner descartado.

8. Interruptor de alimentação

   Pressione para desligar o equipamento completamente. O interruptor de alimentação deve estar na posição "ligado" em uso normal. O interruptor está dentro da tampa frontal esquerda. Para obter mais informações, consulte a O que fazer e não fazer.

Vista frontal e direita

1. Luz de aviso

   Consulte a Guia de funções da luz de aviso.

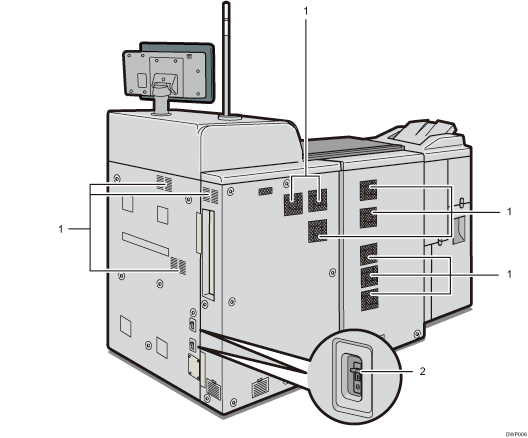

Vista traseira e direita

1. Saídas de ar

   Previnem o superaquecimento.

2. Disjuntor diferencial

   Protege os usuários de choques elétricos. Para obter mais informações sobre como verificar o disjuntor diferencial, consulte a Verificar os disjuntores diferenciais.
