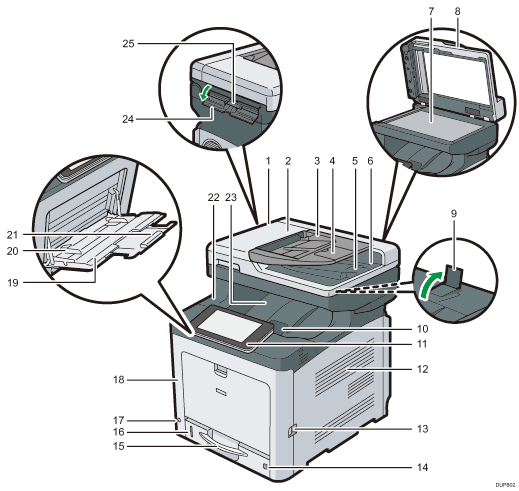

Dış: Önden görünüm
ADF
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
ADF kapağı
ADF'de sıkışmış olan orijinalleri çıkarmak için bu kapağı açın.
ADF giriş tepsisi
Orijinalleri buraya istifleyin.
ADF tepsisi için genişletici
ADF giriş kasetine A4'ten büyük kağıt yerleştirirken bu desteği uzatın.
ADF durdurma parmaklığı
Orijinallerin düşmesini önlemek için bu parmaklığı çekin.
ADF çıkış tepsisi
ADF ile taranan orijinaller buraya çıkarılır.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Şaryo camı için kapak
Orijinalleri şaryo camı üzerine yerleştirmek için bu kapağı açın.
Durdurma parmaklığı
A4 ve letter boyutlu baskıların makinenin arkasına düşmesini önlemek için arkadaki parmaklığı yukarı kaldırın.
Durdurma parmaklığını kullandıktan sonra ilk konumuna geri getirin. Bir şey çarpması veya aşırı güç uygulanması durumunda parmaklık zarar görebilir.
Üst kapağı açma kolu
Üst kapağı açmak için kolu yukarı doğru çekin.
Kontrol paneli
Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Ön kapağı açma kolu
Ön kapağı açmak için bu kolu çekin.
Kağıt boyutu ayarı
Kağıt boyutunu belirlemek için bu ayarı kullanın. Kağıt boyutu ayarında belirtilmeyen bir kağıt boyutu kullanmak için düğmeyi "
" konumuna ayarlayın. Bu durumda kağıt boyutunu kontrol panelinden ayarlayın.Kağıt kaseti (Kaset 1)
Kağıdı buraya yükleyin.
Kalan kağıt göstergesi
Kasette kalan yaklaşık kağıt miktarını gösterir.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.
Ön kapak
Atık toner şişesini değiştirme veya sıkışan kağıdı çıkarma vb. işlemlerde bu kapağı açın. Ön kapağı açmak için sağ taraftaki kolu çekin.
Bypass tepsisi
Kalın kağıda, zarflara ve etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi için kağıt desteği
Bypass tepsisine A4
, 81/2 × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.Üst kapak
Toneri veya siyah drum ünitesini/renkli drum ünitelerini değiştirmek için bu kapağı açın.
Standart tepsi
Çıktılar, baskı tarafı aşağı bakacak şekilde burada istiflenir.
Kimlik Kartı Besleme kapağı
Kimlik Kartı Besleyiciye daha büyük boyutta bir kart veya kağıt koymak için bu kapağı açın.
Kimlik Kartı Besleyici
Kimlik kartı gibi kartların her iki yüzünü de kopyalamak veya taratmak için kullanın. Her seferde bir orijinal belge kullanın.
Dış: Arkadan görünüm
Ahize yarığı
(çoğunlukla Kuzey Amerika)Ahize yuvasını yarığa tutturun.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Kablo kapağı
Ethernet, USB kablosu, telefon hattı veya harici telefon bağlamak için bu kapağı çıkarın.
Güç konnektörü
Güç kablosunu makineye takın. Diğer ucu elektrik prizine takın.

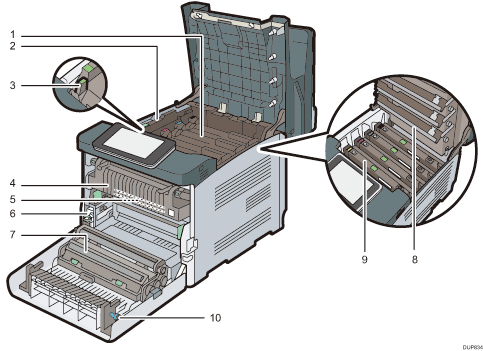

İç bölüm: Önden görünüm
Toner
Makine arkasından siyah (K), cyan (C), macenta (M) ve sarı (Y) sırasına göre takılır.
Toner kartuşunun değiştirilmesi, ya da yeni bir kartuşun hazırlanması gerektiği zaman ekranda mesajlar belirecektir. Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
İç kapak
Siyah drum ünitesini veya renkli drum ünitelerini değiştirirken bu kapağı açın.
İç kapağı açma kolu
İç kapağı açmak için bu kolu çekin.
Fırınlama ünitesi
Fırınlama ünitesinin değiştirilmesi veya yeni bir fırınlama ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir. Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
Ara transfer ünitesi
Ara transfer ünitesinin değiştirilmesi veya yeni bir ara transfer ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.
Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
Atık toner şişesi
Yazdırma sırasında tüketilen toneri biriktirir. Atık toner şişesinin değiştirilmesi, ya da yeni bir atık toner şişesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir. Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
Transfer rulosu
Kontrol panelinde mesaj çıkarsa, ara transfer ünitesindeki transfer rulosunu değiştirin.
Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
Transfer rulosu ve ara transfer ünitesini birlikte değiştirin.
LED kafaları
Baskılarda siyah veya renkli çizgiler çıkıyorsa LED kafalarını temizleyin.
Siyah drum ünitesi / Renkli drum üniteleri
Drum üniteleri siyah (K), sarı (Y), macenta (M) ve cyan (C) sırasına göre takılır.
Drum ünitesinin değiştirilmesi veya yeni bir drum ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.
Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım ve Teknik Özellikler.
topuz
Sıkışan kağıdı çekerek çıkaramazsanız topuzu çevirerek çıkarın.
