Guide till komponenter
Föregående
|
Utsidan: Framifrån
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.
Dokumentmatarlucka
Öppna den här luckan för att avlägsna original som fastnat i dokumentmataren.
Dokumentmatarens papperskassett
Placera originalbuntar här.
Förlängare till ADM
Dra ut denna när du placerar papper som är längre än A4 i dokumentmatarens inmatningsfack
Stoppanordning till ADM
Dra ut denna ändguide för att förhindra att original ramlar ut.
ADM-utmatningsfack
Original som har skannats med dokumentmataren matas ut här.
Originalglas
Placera originalen med texten nedåt.
Originalglasets lock
Öppna locket för att placera original på originalglaset.
Ändguide
Lyft den bakre ändguiden för att förhindra att utskrifter i A4- eller letter-format hamnar bakom skrivaren.
När utskriften är klar återställer du ändguiden till dess ursprungsläge. Ändguiden kan skadas om den stöts till eller hanteras ovarsamt.
Öppningsspak för övre luckan
Dra denna spak uppåt för att öppna den övre luckan.
Kontrollpanel
Se Guide till namn och funktioner på maskinens kontrollpanel.
Ventilationsöppningar
Förhindrar överhettning.
Öppningsspak för frontluckan
Dra i denna spak för att öppna frontluckan.
Formatväljare
Använd denna ratt för att välja pappersformat. Om du vill använda ett pappersformat som inte visas på formatväljaren ställer du ratten på "
". Därefter ställer du in pappersformatet via kontrollpanelen.Papperskassett (kassett 1)
Fyll på papper här.
Indikator för återstående papper
Anger den ungefärliga mängden papper som finns kvar i kassetten.
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Frontlucka
Öppna denna lucka när du byter toneruppsamlaren etc. eller när du tar bort papper som fastnat. Dra i spaken på höger sida för att öppna frontluckan.
Sidoinmatningsfack
Används för att kopiera eller skriva ut på tjockt papper, kuvert eller etikettark (självhäftande etiketter).
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Förlängning till sidoinmatningsfacket
Dra ut förlängningen när du fyller på A4
, 81/2 × 11 eller papper av större format i sidoinmatningsfacket.Övre lucka
Öppna luckan för att byta tonern eller den svarta trumman/färgtrumman.
Standardfack
Utskrifter samlas här med textsidan ned.
Lucka till ID-kortmatare
Öppna denna lucka för att lägga in ett större kort eller papper i ID-kortmataren.
ID-kortmatare
Använd detta för att kopiera eller skanna båda sidor av ett kort, t.ex. ett ID-kort. Lägg in ett original i taget.
Utsidan: bakifrån
Skåra för handenhets fäste
(främst Nordamerika)Sätt handenhetens fäste i skåran.
Ventilationsöppningar
Förhindrar överhettning.
Kabellucka
Ta bort denna lucka för att ansluta en Ethernet-kabel, USB-kabel, telefonkabel eller extern telefon.
Strömanslutning
Anslut strömkabeln till maskinen. Sätt i den andra änden i ett eluttag.

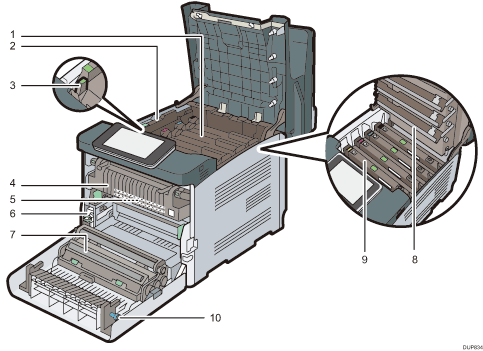

Insidan: Framifrån
Toner
Sätts i från skrivarens baksida i följande ordning: svart (K), cyan (C), magenta (M) och gul (Y).
Meddelanden visas på skärmen när tonerpatronen måste bytas, eller när en ny behöver förberedas. För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
Inre lucka
Öppna den här luckan när du ska byta trumenhet, svart/färg.
Öppningsspak för den inre luckan.
Dra i denna spak för att öppna den inre luckan.
Fixeringsenhet
Meddelanden visas på skärmen när fixeringsenheten måste bytas, eller när en ny fixeringsenhet behöver förberedas. För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
Mellanliggande överföringsenhet
Meddelanden visas på skärmen när den mellanliggande överföringsenheten måste bytas, eller när en ny mellanliggande överföringsenhet behöver förberedas.
För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
Toneruppsamlare
Samlar upp tonerspill från utskriftsprocessen. Meddelanden visas på skärmen när toneruppsamlaren måste bytas, eller när en ny toneruppsamlare behöver förberedas. För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
Överföringsvals
Om meddelandet visas på kontrollpanelen ska du byta överföringsvalsen, som är en del av den mellanliggande överföringsenheten.
För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
Byt överföringsvalsen och den mellanliggande överföringsenheten samtidigt.
LED-huvuden
Rengör LED-huvudena om svarta eller färgade linjer syns på utskrifterna.
Trumenhet, svart/Trumenhet, färg
Trumenheterna är placerade i följande ordning: svart (K), cyan, (C), magenta (M) och gul (Y).
Meddelanden visas på skärmen när trumenheten måste bytas, eller när en ny trumenhet behöver förberedas.
För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Underhåll och specifikationer.
ratt
Om du inte kan dra ut papper som har fastnat kan du ta bort det genom att vrida på skruven.
