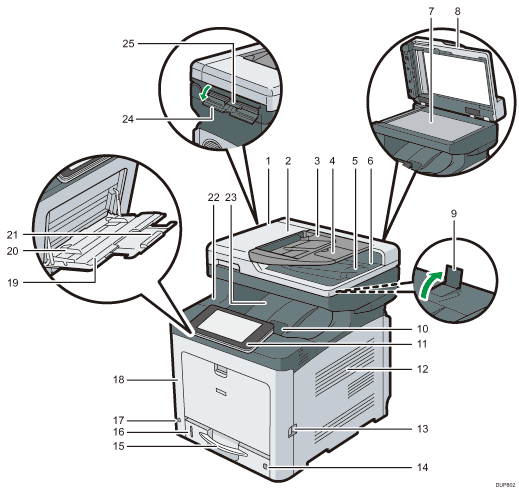

Urządzenie od zewnątrz: widok z przodu
ADF
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Pokrywa podajnika ADF
Pokrywę tę należy otworzyć, aby wyciągnąć zablokowane oryginały w podajniku ADF.
Kaseta na papier podajnika ADF
Należy w niej umieścić stosy oryginałów.
Przedłużenie tacy podajnika ADF
Z przedłużenia tego należy korzystać przy umieszczaniu papieru dłuższego niż format A4 w kasecie na papier automatycznego podajnika dokumentów.
Prowadnica podajnika ADF
Ogranicznik ten należy wysunąć, aby zapobiec wypadnięciu oryginałów.
Taca wyjściowa podajnika ADF
Na tacę tę dostarczane są oryginały zeskanowane w podajniku ADF.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Pokrywa szyby ekspozycyjnej
Pokrywę należy otworzyć, aby umieścić oryginały na szybie ekspozycyjnej.
Prowadnice zatrzymujące
Podnieść tylną prowadnicę, aby zapobiec wpadaniu papieru o formacie A4 lub listowym za urządzenie.
Po użyciu ogranicznika należy przesunąć go do położenia pierwotnego. Ogranicznik może ulec uszkodzeniu, jeśli zostanie czymś uderzony lub jeśli zadziała na niego duża siła.
Dźwignia otwierania górnej pokrywy
Aby otworzyć górną okrywę pociągnij tą dźwignię do góry.
Panel operacyjny
Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Dźwignia otwierania przedniej pokrywy
Naciśnij tą dźwignię aby otworzyć przednią pokrywę.
Pokrętło rozmiaru papieru
Przy użyciu tego pokrętła można wybrać rozmiar papieru. Aby użyć rozmiaru papieru, którego nie ma na pokrętle rozmiaru papieru, należy nastawić pokrętło na "
". W takim przypadku należy ustawić rozmiar papieru przy użyciu panela operacyjnego.Kaseta na papier (Kaseta 1)
Tutaj załaduj papier.
Wskaźnik pozostałego papieru
Wskazuje przybliżoną ilość papieru pozostałą w kasecie.
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.
Przednia pokrywa
Otwórz tę pokrywę, wymieniając zużyty pojemnik na toner itp. lub wyjmując zablokowany papier. Aby otworzyć przednią pokrywę pociągnij dźwignię z prawej strony.
Taca ręczna
Służy do kopiowania lub drukowania na papierze grubym, kopertach i papierze etykietowym (etykietach samoprzylepnych).
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Przedłużenie do tacy ręcznej
Ładowanie papieru o rozmiarze A4
, 81/2 × 11 lub większym rozmiarze do tacy ręcznej wymaga wysunięcia przedłużenia.Górna pokrywa
Otworzyć pokrywę, aby wymienić toner lub bęben czarny/bęben kolorowy.
Taca standardowa
Na tej tacy gromadzone są wydruki, stroną zadrukowaną do dołu.
Pokrywa podajnika dokumentów tożsamości
Otworzyć tę pokrywę, aby ustawić większy rozmiar karty lub papieru w podajniku dokumentów tożsamości.
Podajnik dokumentów tożsamości
Służy do kopiowania lub skanowania obu stron karty jak np. dokumentu tożsamości. Należy umieszczać po jednym oryginale.
Zewnętrze urządzenia: widok od tyłu
Szczelina na słuchawkę
(głównie dla Ameryki Północnej)Umieść wspornik słuchawki w szczelinie.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Pokrywa kabla
Zdjąć tę pokrywę, aby podłączyć kabel Ethernet, USB, telefoniczny lub do telefonu zewnętrznego.
Złącze zasilania
Podłącz przewód zasilający do urządzenia. Włóż drugi koniec do gniazdka elektrycznego.

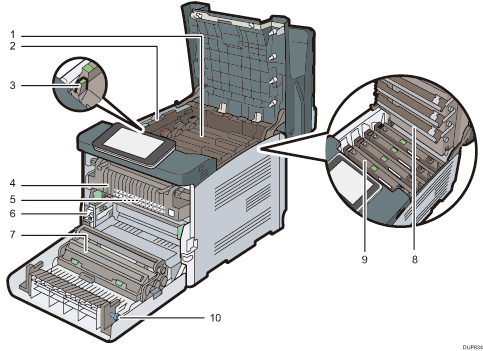

Wnętrze urządzenia: widok od przodu
Toner
Ładować od tyłu urządzenia, w kolejności czarny (K), cyjan (C), magenta (M) i żółty (Y).
Na ekranie urządzenia wyświetlane są odpowiednie komunikaty, jeżeli trzeba przygotować nowy pojemnik z tonerem lub dokonać jego wymiany. Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Pokrywa wewnętrzna
Otwórz tę pokrywę, wymieniając bęben czarny/bębny kolorowe.
Dźwignia otwierania wewnętrznej pokrywy
Pociągnij tę dźwignię, aby otworzyć wewnętrzną pokrywę.
Zespół grzejny
Na ekranie urządzenia wyświetlone zostaną odpowiednie komunikaty, jeżeli trzeba przygotować nowy zespół grzejny lub dokonać jego wymiany. Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Pośredni zespół transferu
Na ekranie urządzenia wyświetlone zostaną odpowiednie komunikaty, jeżeli trzeba przygotować nowy pośredni zespół transferu lub dokonać jego wymiany.
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Pojemnik na zużyty toner
Służy do zbierania tonera zużytego podczas drukowania. Na ekranie urządzenia pojawiają się komunikaty, jeżeli trzeba przygotować nowy pojemnik na zużyty toner lub dokonać jego wymiany. Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Rolka transferowa
Jeżeli na panelu operacyjnym pojawi się ten komunikat, wymień wałek nakładający, który jest dołączony do pośredniego zespołu transferu:
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Rolkę transferową należy wymienić razem z pośrednim zespołem transferu.
Głowice LED
Oczyść głowice LED, jeśli na wydrukach pojawiają się czarne lub kolorowe linie.
Bęben czarny/bębny kolorowe
Bębny są zainstalowane w następującej kolejności: czarny (K), cyjan (C), magenta (M) i żółty (Y).
Na ekranie urządzenia wyświetlane są odpowiednie komunikaty, jeżeli trzeba przygotować nowy zespół bębna lub dokonać jego wymiany.
Aby uzyskać szczegółowe informacje na temat komunikatów pojawiających się na ekranie, kiedy konieczna jest wymiana materiałów eksploatacyjnych, patrz Maintenance and Specifications.
Pokrętło
Jeśli nie możesz wyciągnąć zaciętego papieru, wyjmij go przekręcając pokrętło.
