Guida ai componenti
Precedente
|

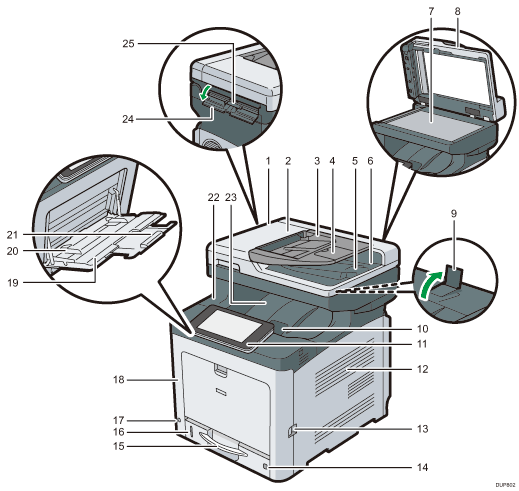

Esterno: vista anteriore
ADF
Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
Sportello ADF
Aprire lo sportello per rimuovere gli originali inceppati nell'ADF.
Vassoio di alimentazione per l'ADF
Posizionare qui le pile di originali.
Estensione per il vassoio ADF
Estendere il vassoio quando si colloca carta più lunga del formato A4 nel vassoio di alimentazione per l'ADF.
Guida di blocco per l'ADF
Estrarre la guida per impedire la caduta degli originali.
Vassoio di uscita per l'ADF
Gli originali scansiti tramite ADF vengono consegnati qui.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Copertura del vetro di esposizione
Aprire questa parte per collocare gli originali sul vetro di esposizione.
Guide di blocco
Sollevare la guida posteriore per impedire ai fogli A4 o ai fogli formato Letter di cadere dietro alla macchina.
Dopo aver usato la guida di blocco, assicurarsi di riportarla nella sua posizione originale. La guida potrebbe danneggiarsi se viene colpita o se viene applicata eccessiva forza.
Leva di apertura dello sportello superiore
Tirare questa leva verso l'alto per aprire lo sportello superiore.
Pannello di controllo
Vedere Guida a nomi e funzioni del pannello di controllo della macchina.
Fori di ventilazione
Evitano il surriscaldamento.
Leva di apertura dello sportello anteriore
Tirare questa leva per aprire lo sportello anteriore.
Selettore formato carta
Utilizzare questo selettore per specificare il formato della carta. Per utilizzare un formato di carta non indicato sul selettore, impostarlo su "
". In questo caso, impostare il formato carta utilizzando il pannello di controllo.Vassoio carta (Vassoio 1)
Caricare qui la carta.
Indicatore carta rimanente
Indica la quantità approssimativa di carta ancora presente nel vassoio.
Interruttore di alimentazione principale
Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.
Sportello anteriore
Aprire questo sportello per sostituire componenti come la vaschetta recupero toner o per rimuovere la carta inceppata. Tirare la leva sul lato destro per aprire lo sportello anteriore.
Vassoio bypass
Usare per copie o stampe su carta spessa, buste e carta per etichette (etichette adesive).
Guide della carta
Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
Estensione per il vassoio bypass
Estrarre l'estensione quando si caricano fogli di formato A4
, 81/2 × 11 o superiore nel vassoio bypass.Sportello superiore
Aprire questo sportello per sostituire il toner, il gruppo tamburo nero, i gruppi tamburo colore.
Vassoio standard
Le stampe vengono impilate in questo vassoio con il lato stampato rivolto verso il basso.
Sportello di alimentazione per carte di identità
Aprire questo sportello per caricare un documento o un foglio di formato superiore nell'alimentatore per carte di identità.
Alimentatore per carte di identità
Usare questo alimentatore per copiare o acquisire il fronte-retro di una carta di identità. Caricare un originale alla volta.
Esterno: vista posteriore
Fessura ricevitore
(principalmente Nord America)Fissare il supporto del ricevitore alla fessura.
Fori di ventilazione
Evitano il surriscaldamento.
Sportello cavo
Rimuovere questo sportello per collegare un cavo Ethernet, USB o telefonico oppure un telefono esterno.
Connettore di alimentazione
Collegare il cavo di alimentazione alla macchina. Inserire l'altra estremità del cavo in una presa elettrica.

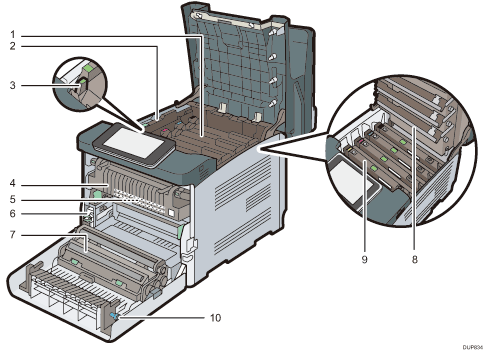

Interno: vista frontale
Toner
Viene caricato dal retro della macchina, nel seguente ordine: nero (K), ciano (C), magenta (M) e giallo (Y).
Quando è necessario sostituire la cartuccia del toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo. Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Sportello interno
Aprire questo sportello quando si deve sostituire il gruppo tamburo nero/i gruppi tamburo colore.
Leva di apertura sportello interno
Tirare questa leva per aprire lo sportello interno.
Unità di fusione
Quando è necessario sostituire l'unità di fusione o prepararne una nuova, viene visualizzato un messaggio sullo schermo. Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Unità di trasferimento intermedia
Quando è necessario sostituire l'unità di trasferimento intermedia oppure è necessario prepararne una nuova, viene visualizzato un messaggio sullo schermo.
Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Vaschetta recupero toner
Raccoglie il toner di scarto durante la stampa. Quando è necessario sostituire la vaschetta recupero toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo. Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Rullo di trasferimento
Se sul pannello di controllo appare il messaggio seguente, sostituire il rullo di trasferimento che fa parte dell'unità di trasferimento intermedia.
Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Sostituire contemporaneamente il rullo di trasferimento e l'unità di trasferimento intermedia.
Teste LED
Pulire le teste LED se sulle stampe appaiono righe nere o colorate.
Gruppo tamburo nero / Gruppi tamburo colore
I gruppi tamburo sono posizionati nel seguente ordine: nero (K), giallo (Y), magenta (M) e ciano (C).
Quando è necessario sostituire l'unità tamburo o prepararne una nuova, viene visualizzato un messaggio sullo schermo.
Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.
Manopola
Se non è possibile estrarre la carta inceppata, rimuoverla ruotando la manopola.
