Az alkatrészek ismertetése

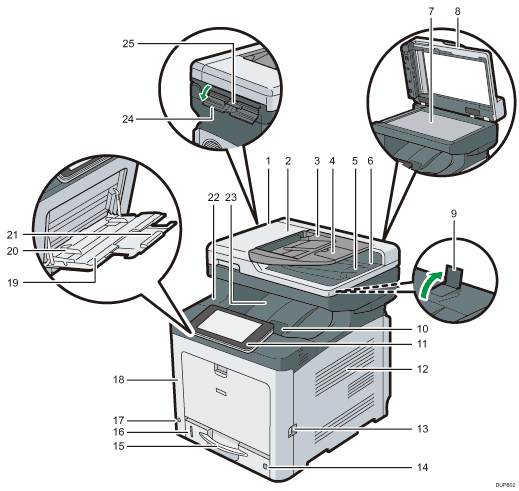

Készülék külseje: Elölnézet

1. ADF (automatikus eredeti dokumentumadagoló)

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. ADF (automatikus eredeti dokumentumadagoló) fedél

   Nyissa ki ezt a fedelet, ha az automatikus eredeti dokumentumadagolóban elakadt eredetiket szeretné kivenni.

3. ADF adagoló tálcája

   Ide helyezze az eredeti dokumenumköteget.

4. ADF adagoló hosszabbítója

   Használja ezt a hosszabbítót az A4 méretnél nagyobb méretű papírok automatikus eredeti behúzóba történő adagolásakor.

5. ADF ütközőeleme

   Az eredeti példányok leesésének megakadályozásához húzza ki ezt a papírvezetőt.

6. ADF kiadótálcája

   Az automatikus eredeti behúzó használatával szkennelt eredetik ide kerülnek ki.

7. Üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

8. Üveglap fedele

   Nyissa fel ezt a fedelet eredetik behelyezéséhez az üveglapra.

9. Ütközőléc

   Emelje fel a hátsó ütközőt, hogy megakadályozza az A4-es vagy a Letter méretű nyomatok készülék mögé esését.

   Az ütközőléc használata után bizonyosodjon meg arról, hogy visszarakja az eredeti helyére. Az ütközőléc megsérülhet, ha valami nekiütődik vagy túlságosan nagy erőt alkalmaznak rá.

10. Felső fedél nyitókarja

    Húzza felfelé ezt a kart a fedlap felnyitásához.

11. Kezelőpanel

    Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

12. Szellőzőnyílások

    Megakadályozza, hogy a készülék túlmelegedjen.

13. Elülső fedél nyitókarja

    Ezzel a karral nyithatja ki az elülső fedelet.

14. Papírméret-beállító tárcsa

    A tárcsa használatával adhatja meg a papírméretet. A papírméret-beállító tárcsán nem található papírméret esetén állítsa a tárcsázót ""-ra. Ilyen esetben a papírméretet a vezérlőpult segítségével állítsa be.

15. Papíradagoló (1. adagoló)

    Ide helyezze be a papírt.

16. Maradék papír szintjelző

    Az adagolóban lévő körülbelüli papírmennyiséget mutatja.

17. Főkapcsoló

    A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

18. Elülső burkolat

    Nyissa fel ezt a fedelet a festék hulladéktartályának kicseréléséhez vagy az elakadt papír eltávolításához. Nyomja meg a jobb oldali kart az elülső fedél kinyitásához.

19. Kézi adagoló

    Vastag papírra, borítékra és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.

20. Papírvezetők

    Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

21. Az adagoló meghosszabbítója

    Ha A4 , 8¹/₂ × 11 vagy nagyobb méretű papírt helyez az adagolóba, húzza ki a hosszabbítót.

22. Felső fedél

    Nyissa fel a fedelet a festékazetta vagy a fekete dobegység/színes dobegységek cseréjéhez.

23. Standard tálca

    A nyomtatott lapok itt gyűlnek össze nyomtatott oldalukkal lefelé.

24. Igazolvány adagoló fedele

    Nyissa ki ezt a fedelet, ha az igazolvány adagolóba nagyobb méretű kártyát vagy papírt szeretne behelyezni.

25. Igazolvány adagoló

    Ezzel másolhatja le és szkennelheti be a kártyák – például igazolványok – mindkét oldalát. Egyszerre egy eredetit helyezzen be.

A készülék külseje: Hátsó nézet

1. Kézibeszélő nyílása (főleg Észak-Amerika)

   Illessze a kézibeszélő tartóját a résbe.

2. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

3. Kábelfedél

   Vegye le ezt a fedelet, ha Ethernethez, USB kábelhez, telefonvonalhoz vagy külső telefonhoz szeretné csatlakoztatni a készüléket.

4. Hálózati csatlakozó

   Csatlakoztassa a hálózati kábelt a készülékhez. A másik végét a hálózati konnektorba dugja.

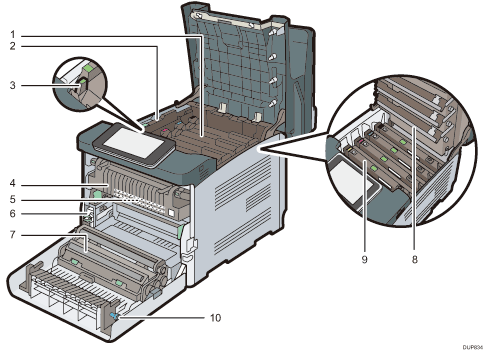

Készülék belseje: Elölnézet

1. Festék

   A készülék hátuljáról kell betölteni, a következő sorrendben: fekete (K), cián (C), bíbor (M) és sárga (Y).

   Üzenet jelenik meg a képernyőn, amikor a festéktartály cseréje vagy új festéktartály előkészítése szükséges. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

2. Belső fedél

   Nyissa fel ezt a fedelet a fekete dobegység/színes dobegységek cseréje esetén.

3. Belső fedél nyitókar

   Ezzel a karral nyithatja ki a belső fedelet.

4. Fixáló egység

   Üzenet jelenik meg a képernyőn, amikor a fixáló egység cseréje vagy új fixáló egység előkészítése szükséges. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

5. Közbenső átviteli egység

   Üzenet jelenik meg a képernyőn, közbenső átviteli egység cseréje vagy új közbenső átviteli egység előkészítése szükséges.

   További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

6. Használtfesték-tartály

   A nyomtatás során a használt festéket gyűjti össze. Amikor a használtfesték-tartály cseréje vagy új használtfesték-tartály előkészítése szükséges, akkor a képernyőn erre vonatkozó üzenet jelenik meg. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

7. Továbbító henger

   Cserélje ki a továbbító hengert, ami a közbenső átviteli egységben található, ha a felirat megjelenik a kijelzőn.

   További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

   A továbbító hengert és a közbenső továbbító egységet együtt cserélje ki.

8. LED fejek

   Ha fekete vagy színes vonalak jelennek meg a nyomatokon, tisztítsa meg a LED fejeket.

9. Fekete dobegység / Színes dobegységek

   A dobegységek telepítése fekete (K), cián (C), bíbor (M) és sárga (Y) sorrendben történik.

   Üzenet jelenik meg a képernyőn, amikor a dobegység cseréje vagy új dobegység előkészítése szükséges.

   További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd a „Replenishing and Replacing Consumables”, Maintenance and Specifications című útmutatót.

10. gomb

    Ha nem tudja kihúzni az elakadt papírt, távolítsa el azt a gomb elfordításával.
