Laitteen osat

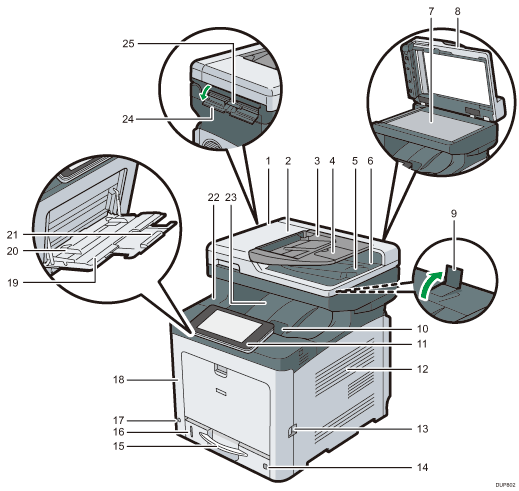

Ulkopuoli: edestä

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Syöttölaitteen kansi

   Voit poistaa tukkeutuneet paperit syöttölaitteesta avaamalla tämän kannen.

3. Syöttölaitteen taso

   Alkuperäiset asiakirjat asetetaan tähän.

4. Syöttölaitteen paperituki

   Avaa jatke, kun asetat syöttölaitteeseen A4-kokoa suurempia arkkeja.

5. Syöttölaitteen päätyeste

   Vedä este ulos estääksesi alkuperäisiä putoamasta.

6. Syöttölaitteen luovutustaso

   Syöttölaitteella skannatut alkuperäiset luovutetaan tälle tasolle.

7. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

8. Valotuslasin kansi

   Avaa kansi, kun haluat kopioida asiakirjoja valotuslasilta.

9. Päätyeste

   Nosta takaeste, jotta A4-koon tai kirjekoon tulosteet eivät putoaisi laitteen taakse.

   Käytettyäsi paperiestettä muista palauttaa se alkuperäiseen asentoon. Este voi vioittua, jos se iskeytyy johonkin tai jos sitä vedetään liian lujasti.

10. Yläkannen avausvipu

    Yläkansi avataan vetämällä tämä vipu ylös.

11. Käyttöpaneeli

    Katso Laitteen käyttöpaneelin nimet ja toiminnot.

12. Tuuletusaukot

    Estävät ylikuumenemisen.

13. Etukannen avausvipu

    Etukansi avataan tästä vivusta vetämällä.

14. Paperikoon säädin

    Säätimellä määritetään paperikoko. Jos haluat käyttää paperikokoa jota ei ole säätimessä, aseta säädin kohtaan "". Määritä paperikoko käyttöpaneelilla.

15. Paperikasetti (kasetti 1)

    Laita paperi tänne.

16. Jäljellä olevan paperin ilmaisin

    Ilmaisee kasetissa jäljellä olevan paperin määrän suunnilleen.

17. Päävirtakytkin

    Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

18. Etukansi

    Avaa tämä kansi hukkavärisäiliön ym. vaihtamiseksi tai paperitukoksen selvittämiseksi. Etukansi avataan vetämällä oikean puolen vivusta.

19. Ohisyöttötaso

    Käytä paksun paperin, kirjekuorien ja tarrapaperin kopiointiin tai tulostukseen (liimautuvat tarrat).

20. Paperin ohjaimet

    Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

21. Ohisyöttötason paperituki

    Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.

22. Yläkansi

    Avaa kansi väriaineen tai mustan rumpuyksikön/värirumpuyksiköiden vaihtamiseksi.

23. Vakiotaso

    Tulosteet luovutetaan tälle tasolle tulostuspuoli alaspäin.

24. ID-kortinlukijan kansi

    Avaa kansi asettaaksesi suurempi kokoisen kortin tai paperin kortinlukijaan.

25. ID-kortinlukija

    Käytä tätä kopioidaksesi tai skannataksesi esimerkiksi ID-kortin molemmat puolet. Aseta yksi alkuperäinen kerrallaan.

Ulkopuoli: takaa

1. Kuulokkeen rako (pääasiassa Pohjois-Amerikka)

   Kuuloketeline kiinnitetään tähän.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Liitäntäkansi

   Poista kansi kytkeäksesi Ethernetin, USB-kaapelin, puhelinlinjan tai ulkoisen puhelimen.

4. Virtaliitin

   Virtajohto kytketään tähän. Kytke toinen pää pistorasiaan.

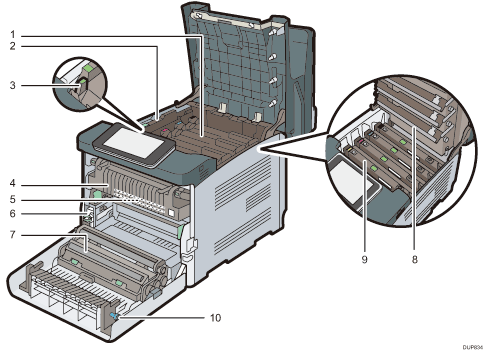

Sisäosa: edestä

1. Väri

   Värikasetit laitetaan sisään laitteen takaa tässä järjestyksessä: musta (K), syaani (C), magenta (M) ja keltainen (Y).

   Laitteen näytölle tulee ilmoitus värikasetin vaihtamisesta. Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

2. Sisäkansi

   Avaa tämä kansi, kun vaihdat mustan rumpuyksikön/värirumpuyksiköt.

3. Sisäkannen nostovipu

   Sisäkansi avataan tästä vivusta vetämällä.

4. Lämpöyksikkö

   Laitteen näytölle tulee ilmoitus lämpöyksikön vaihtamisesta. Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

5. Siirtoyksikkö

   Laitteen näytölle tulee ilmoitus siirtoyksikön vaihtamisesta tai uuden siirtoyksikön valmistelusta.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

6. Hukkavärisäiliö

   Hukkavärisäiliö kerää tulostuksessa yli jäävän väriaineen. Laitteen näytölle tulee ilmoitus hukkavärisäiliön vaihtamisesta tai uuden hukkavärisäiliön valmistelusta. Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

7. Siirtotela

   Jos laitteen näytölle tulee viesti, vaihda siirtoyksikön mukana toimitettava siirtotela.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

   Vaihda siirtotela ja siirtoyksikkö samanaikaisesti.

8. LED-päät

   Puhdista LED-päät, jos tulosteissa näkyy mustia tai värillisiä viivoja.

9. Musta rumpuyksikkö/värirumpuyksiköt

   Rumpuyksiköiden asennusjärjestys on musta (K), syaani (C), magenta (M) ja keltainen (Y).

   Laitteen näytölle tulee ilmoitus rumpuyksikön vaihtamisesta.

   Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance and Specifications.

10. Nuppi

    Jos et saa paperitukosta pois vetämällä, poista se kääntämällä nuppia.
