Guía de componentes

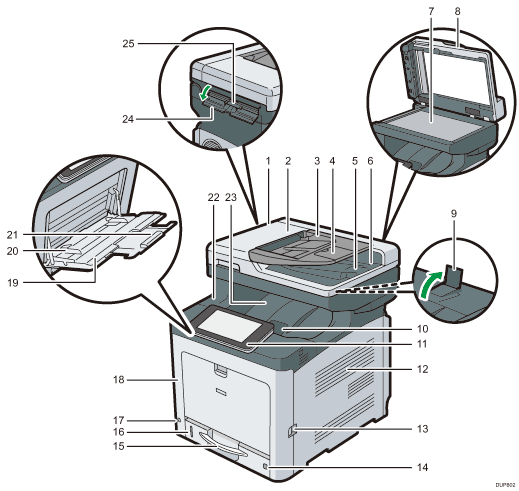

Exterior: vista frontal

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

2. Tapa del ADF

   Abra esta tapa para retirar los originales atascados en el ADF.

3. Bandeja de entrada del ADF

   Coloque aquí las pilas de originales.

4. Extensor para la bandeja del ADF

   Extiéndalo cuando coloque papel de un tamaño superior al A4 en la bandeja de entrada del ADF.

5. Guía tope del ADF

   Tire de esta guía para evitar que se caigan los originales.

6. Bandeja de salida del ADF

   Los originales escaneados con el ADF quedan aquí.

7. Cristal de exposición

   Coloque aquí los originales hacia abajo.

8. Tapa del cristal de exposición

   Abra esta tapa para colocar los originales en el cristal de exposición.

9. Guía tope

   Levante el tope trasero para evitar que las impresiones A4 o tamaño Letter caigan detrás de la máquina.

   Tras usar la guía de tope, asegúrese de volver a colocarlo en posición original. La guía podría dañarse si se golpea con algo o si se le aplica fuerza excesiva.

10. Palanca de apertura de la tapa superior

    Tire de esta palanca hacia arriba para abrir la tapa superior.

11. Panel de mandos

    Consulte Guía de nombres y funciones del panel de mandos de la máquina.

12. Orificios de ventilación

    Evitan un sobrecalentamiento.

13. Palanca de apertura de la tapa frontal

    Tire de esta palanca para abrir la tapa frontal.

14. Selector de tamaño de papel

    Utilice este selector para especificar el tamaño del papel. Si desea usar un tamaño de papel que no aparece en el selector de tamaño del papel, ajuste el selector giratorio a "". En este caso, configure el tamaño de papel a través del panel de mandos.

15. Bandeja de papel (Bandeja 1)

    Cargue el papel aquí.

16. Indicador de papel restante

    Indica la cantidad de papel aproximada que queda en la bandeja.

17. Interruptor de alimentación principal

    Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

18. Tapa frontal

    Abra esta tapa cuando sustituya el cartucho de tóner residual, etcétera, o cuando retire un atasco de papel. Tire de la palanca de la tapa derecha para abrir la tapa frontal.

19. Bandeja bypass

    Para copiar o imprimir en papel grueso, sobres y papel de etiqueta (etiquetas adhesivas).

20. Guías de papel

    Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

21. Extensor de la bandeja bypass

    Saque este extensor cuando cargue hojas tamaño A4 , 8¹/₂ × 11 o superior en la bandeja de papel bypass.

22. Cubierta superior

    Abra esta tapa para cambiar el tóner o la unidad de tambor de negro/las unidades de tambor de color.

23. Bandeja estándar

    Las páginas impresas se amontonan con la cara impresa hacia abajo.

24. Tapa del Alimentador de tarjetas ID

    Abra esta tapa para colocar un documento de mayor tamaño en el Alimentador de tarjetas ID.

25. Alimentador de tarjetas ID

    Utilícelo para copiar o escanear ambas caras de una tarjeta como, por ejemplo, un documento de identificación. Cargue un original cada vez.

Exterior: vista posterior

1. Hendidura para el auricular (principalmente Norteamérica)

   Inserte el soporte del auricular en la ranura.

2. Orificios de ventilación

   Evitan un sobrecalentamiento.

3. Tapa del compartimento del cable

   Retire esta tapa para conectar un cable de Ethernet o de USB, una línea telefónica o un teléfono externo.

4. Conector de alimentación

   Conecte el cable de alimentación a la máquina. Inserte el otro extremo en una toma de corriente.

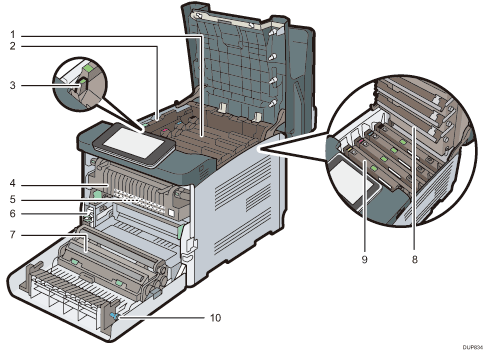

Interior: vista delantera

1. Tóner

   Se carga desde la parte trasera de la máquina, siguiendo el orden negro (K), cian (C), magenta (M) y amarillo (Y).

   Se muestran mensajes en la pantalla cuando el cartucho de tóner debe sustituirse, o bien cuando debe prepararse uno nuevo. Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

2. Tapa interna

   Abra esta tapa cuando sustituya la unidad de tambor de negro/unidades de tambor de color.

3. Palanca de apertura de tapa interior

   Tire de esta palanca para abrir la tapa interior.

4. Unidad de fusión

   Se muestran mensajes en la pantalla cuando la unidad de fusión debe sustituirse, o bien cuando debe prepararse una nueva. Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

5. Unidad de transferencia intermedia

   Se muestran mensajes en la pantalla cuando la unidad de transferencia intermedia debe sustituirse, o bien cuando debe prepararse una nueva unidad de transferencia intermedia.

   Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

6. Botella de tóner residual

   Recoge el tóner residual que se produce durante la impresión. Aparecen mensajes en la pantalla cuando debe sustituirse la botella de tóner residual, o bien cuando debe prepararse una botella de tóner residual nuevo. Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

7. Rodillo de transferencia

   Si aparece el siguiente mensaje en el panel de mandos, sustituya el rodillo de transferencia, que se incluye con la unidad de transferencia intermedia:

   Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

   Cambie el rodillo de transferencia y la unidad de transferencia intermedia juntos.

8. Cabezales LED

   Limpie los cabezales LED si aparecen líneas negras o de color en las impresiones.

9. Unidad de tambor de negro/Unidades de tambor de color

   Las unidades de tambor se instalan en el orden: negro (K), amarillo (Y), magenta (M) y cian (C).

   Se muestran mensajes en la pantalla cuando la unidad del tambor debe sustituirse, o bien cuando debe prepararse una nueva.

   Para obtener información detallada acerca de los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Reposición y sustitución de consumibles.

10. Mando

    Si no puede extraer el papel atascado, retírelo girando el mando.
