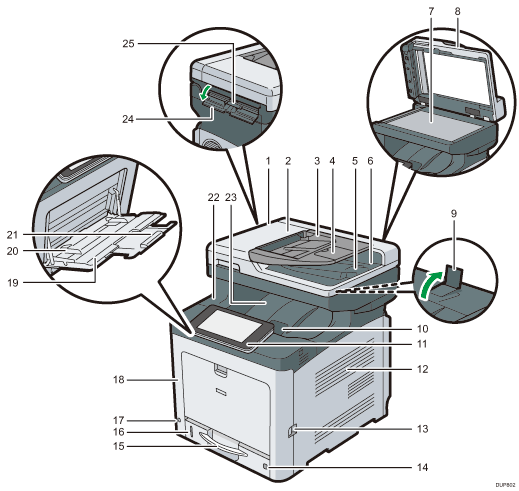

Εξωτερικό: Μπροστινή όψη
ADF
Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Καπάκι ADF
Ανοίξτε αυτό το καπάκι για να αφαιρέσετε τα πρωτότυπα που έχουν μπλοκάρει στον ADF.
Δίσκος εισόδου για τον ADF
Τοποθετήστε τις στοίβες πρωτοτύπων εδώ.
Επέκταση για τον δίσκο ADF
Προεκτείνετε το όταν τοποθετήσετε χαρτί μεγαλύτερου μήκους από Α4 στον δίσκο εισόδου για τον ADF.
Τοίχωμα συγκράτησης για τον ADF
Τραβήξτε αυτόν τον μηχανισμό προς τα έξω για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.
Δίσκος εξόδου για τον ADF
Τα πρωτότυπα που σαρώνονται με τον ADF εξέρχονται εδώ.
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.
Καπάκι για την πλάκα αντιγραφής
Ανοίξτε αυτό το καπάκι για να τοποθετήσετε τα πρωτότυπα στην πλάκα αντιγραφής.
Τοίχωμα συγκράτησης
Ανασηκώστε το πίσω τοίχωμα συγκράτησης για να εμποδίσετε την πτώση εκτυπώσεων μεγέθους A4 ή Letter πίσω από το μηχάνημα.
Αφού χρησιμοποιήσετε το τοίχωμα, φροντίστε να το επαναφέρετε στην αρχική του θέση. Το τοίχωμα μπορεί να υποστεί ζημιά εάν χτυπηθεί από κάποιο αντικείμενο ή εάν ασκηθεί υπερβολική δύναμη επάνω του.
Μοχλός ανοίγματος πάνω καπακιού
Τραβήξτε αυτόν τον μοχλό προς τα πάνω για να ανοίξετε το πάνω καπάκι.
Πίνακας ελέγχου
Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μοχλός ανοίγματος μπροστινού καπακιού
Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το μπροστινό καπάκι.
Επιλογέας μεγέθους χαρτιού
Χρησιμοποιήστε αυτό τον επιλογέα για να καθορίσετε το μέγεθος χαρτιού. Για να χρησιμοποιήσετε μέγεθος χαρτιού που δεν υποδεικνύεται στον επιλογέα μεγέθους χαρτιού, θέστε τον επιλογέα σε "
". Σε αυτή την περίπτωση, ορίστε το μέγεθος χαρτιού χρησιμοποιώντας τον πίνακα ελέγχου.Δίσκος χαρτιού (Δίσκος 1)
Τοποθετήστε χαρτί εδώ.
Ένδειξη υπολειπόμενου χαρτιού
Υποδεικνύει κατά προσέγγιση την ποσότητα του χαρτιού που απομένει στον δίσκο τροφοδοσίας.
Κεντρικός διακόπτης λειτουργίας
Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.
Μπροστινό καπάκι
Ανοίξτε αυτό το καπάκι όταν αντικαθιστάτε το δοχείο υπολειμμάτων τόνερ, κτλ., ή όταν αφαιρείτε μπλοκαρισμένο χαρτί. Τραβήξτε το μοχλό στη δεξιά πλευρά για να ανοίξετε το μπροστινό καπάκι.
Δίσκος Bypass
Χρησιμοποιήστε για αντιγραφή ή εκτύπωση σε χοντρό χαρτί, φακέλους και χαρτί για ετικέτες (αυτοκόλλητες ετικέτες).
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
Επέκταση για το δίσκο Bypass
Όταν τοποθετείτε χαρτί μεγέθους A4
, 81/2 × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.Πάνω καπάκι
Ανοίξτε αυτό το καπάκι για να αντικαταστήσετε το τόνερ ή τη μαύρη μονάδα τυμπάνου/έγχρωμες μονάδες τυμπάνου.
Βασικός δίσκος
Οι εκτυπώσεις στοιβάζονται εδώ με την εκτυπωμένη πλευρά προς τα κάτω.
Καπάκι τροφοδότη καρτών ταυτοποίησης (ταυτότητας)
Ανοίξτε αυτό το καπάκι για να τοποθετήσετε κάρτες ή χαρτί μεγαλύτερου μεγέθους στον Τροφοδότη καρτών ταυτοποίησης (ταυτοτήτων).
Τροφοδότης καρτών ταυτοποίησης (ταυτοτήτων)
Χρησιμοποιήστε για να αντιγράψετε ή να σαρώσετε και τις δύο όψεις μιας κάρτας, όπως μια κάρτα ταυτοποίησης (ταυτότητας). Τοποθετήστε ένα πρωτότυπο τη φορά.
Εξωτερικό: Πίσω όψη
Σχισμή για το ακουστικό
(κυρίως Βόρεια Αμερική)Συνδέστε το στήριγμα του ακουστικού στην σχισμή.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Καπάκι καλωδίου
Αφαιρέστε αυτό το καπάκι για να συνδέσετε ένα καλώδιο Ethernet, USB, τηλεφωνικής γραμμής ή εξωτερικού τηλεφώνου.
Υποδοχή καλωδίου τροφοδοσίας
Συνδέστε το καλώδιο ρεύματος στο μηχάνημα. Συνδέστε το άλλο άκρο σε ηλεκτρική πρίζα.

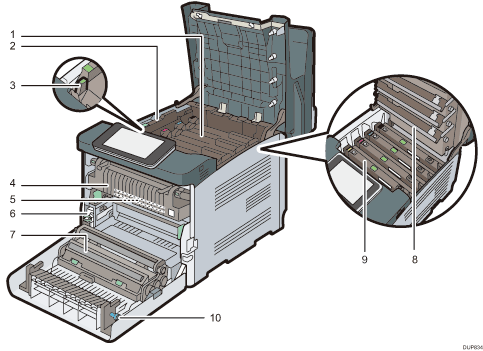

Εσωτερικό: Μπροστινή όψη
Τόνερ
Τοποθετείται από την πίσω πλευρά του μηχανήματος με την εξής σειρά: μαύρο (K), κυανό (C), ματζέντα (M) και κίτρινο (Y).
Όταν απαιτείται αντικατάσταση της μονάδας τόνερ ή πρέπει να προετοιμαστεί η νέα μονάδα τόνερ, εμφανίζονται μηνύματα στην οθόνη. Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
Εσωτερικό καπάκι
Ανοίξτε αυτό το καπάκι όταν αντικαθιστάτε τη μαύρη μονάδα τυμπάνου/έγχρωμες μονάδες τυμπάνου.
Μοχλός ανοίγματος εσωτερικού καπακιού
Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το εσωτερικό καπάκι.
Μονάδα Σταθεροποίησης
Όταν η μονάδα σταθεροποίησης χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα σταθεροποίησης, εμφανίζονται μηνύματα στην οθόνη. Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
Μονάδα ενδιάμεσης μεταφοράς
Όταν η μονάδα ενδιάμεσης μεταφοράς χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί, εμφανίζονται μηνύματα στην οθόνη.
Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
Δοχείο υπολειμμάτων τόνερ
Συλλέγει το τόνερ που απομένει από την εκτύπωση. Όταν το δοχείο υπολειμμάτων τόνερ χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί ένα νέο δοχείο υπολειμμάτων τόνερ, εμφανίζονται μηνύματα στην οθόνη. Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
Κύλινδρος μεταφοράς
Εάν εμφανιστεί το μήνυμα στον πίνακα ελέγχου, αντικαταστήστε τον κύλινδρο μεταφοράς, ο οποίος περιλαμβάνεται στη μονάδα ενδιάμεσης μεταφοράς.
Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
Αντικαταστήστε τον κύλινδρο μεταφοράς και τη μονάδα ενδιάμεσης μεταφοράς μαζί.
Κεφαλές LED
Καθαρίζετε τις κεφαλές LED εάν στις εκτυπώσεις εμφανιστούν μαύρες ή χρωματιστές γραμμές.
Μαύρη μονάδα τυμπάνου / Έγχρωμες μονάδες τυμπάνου
Οι μονάδες τυμπάνου εγκαθίστανται με την εξής σειρά: μαύρο (K), κυανό (C), ματζέντα (M) και κίτρινο (Υ).
Όταν η μονάδα τύμπανου χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα τύμπανου, εμφανίζονται μηνύματα στην οθόνη.
Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλωσίμων, δείτε Maintenance and Specifications.
λαβή
Εάν δεν μπορείτε να αφαιρέσετε το μπλοκαρισμένο χαρτί, αφαιρέστε το στρέφοντας τη λαβή.
