Udvendige dele: Set forfra
ADF
Sænk ADF'en ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
ADF-låge
Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.
Indbakke til ADF
Anbring en stak originaler her.
Forlænger til ADF-bakke
Forlæng denne, når der ilægges papir, som er længere end A4, i ADF-bakken.
Papirstopper til ADF
Træk denne papirstopper ud for at forhindre, at papiret falder af.
Modtagebakke til ADF
Originaler, der scannes via ADF'en, udskrives her.
Glasplade
Anbring originalerne her med forsiden nedad.
Glaspladelåg
Åbn låget for at anbringe originaler på glaspladen.
Papirstopper
Hæv papirstopperen for at hindre, at A4-udskrifter glider ned fra maskinen.
Husk at sætte den tilbage i den oprindelige position. Stopperen kan blive beskadiget af stød eller for høj vægt.
Håndtag til åbning af toplåge
Træk håndtaget opad for at åbne den øverste låge.
Betjeningspanel
Ventilationshuller
Forhindrer overophedning.
Håndtag til åbning af frontlågen
Træk i håndtaget for at åbne det forreste låg.
Skala til papirformat
Brug denne til at angive papirformat. Hvis du vil bruge et papirformat, som ikke er angivet på skalaen, skal du vælge "
". I det tilfælde kan du indstille papirformatet via betjeningspanelet.Papirkassette (kassette 1)
Ilæg papir her.
Papirindikator
Angiver hvor meget papir, der ligger i kassetten.
Hovedafbryder
For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.
Frontlåge
Åbn denne låge for at udskifte resttonerbeholderen eller fjerne fastklemt papir. Træk i højre håndtag for at åbne frontlåget.
Bypassbakke
Bruges til kopiering eller udskrivning på kraftigt papir, transparenter, kuverter og labelark.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Forlænger til bypassbakke
Træk forlængeren ud, hvis du vil anvende A4
, 81/2 × 11 eller større formater i bypassbakken.Øverste låge
Åbn denne låge for at udskifte toner eller den sort tromleenhed/farve-tromleenheder.
Standardbakke
Udskrifter leveres her med forsiden nedad.
Låge til ID-kortfeeder
Åbn dette dæksel for at ilægge større kort eller papir i ID-kortfeederen.
ID-kortfeeder
Bruges til at kopiere eller scanne begge sider af fx ID-kort. Indsæt en original ad gangen.
Udvendige dele: Set bagfra
Holder til håndsæt
(hovedsageligt Nordamerika)Sæt håndsættet i holderen.
Ventilationshuller
Forhindrer overophedning.
Kabellåge
Fjern dette dæksel for at tilslutte Ethernet-, USB-kabel, telefonlinje eller ekstern telefon.
Strømkabel
Sæt strømledningen i maskinen. Sæt den anden ende i en stikkontakt.

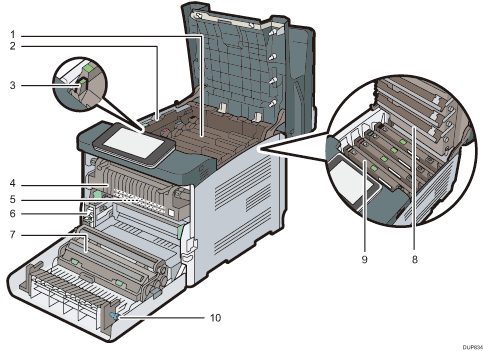

Indvendige dele: Set forfra
Toner
Indsættes fra bagsiden af maskinen i rækkefølgen sort (K), cyan (C), magenta (M) og gul (Y).
Der kommer meddelelser frem på skærmen, når tonerpatronen skal udskiftes, eller en ny skal gøres klar. For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
Indvendig låge
Åbn denne låge for at udskifte den sorte tromleenhed/farve-tromleenheder.
Håndtag til åbning af indvendig låge
Træk i håndtaget for at åbne den indvendige låge.
Varmeenhed
Der vises en meddelelse på skærmen, når varmeenheden skal udskiftes, eller en ny skal gøres klar. For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
ITB-bælte
Der vises en meddelelse på skærmen, når ITB-bæltet skal udskiftes, eller et nyt skal gøres klar.
For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
Resttonerbeholder
Opsamler overskydende toner ved udskrivning. En meddelelse vises på skærmen, når resttonerbeholderen skal udskiftes, eller en ny skal gøres klar. For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
Overførselsrulle
Hvis der vises en meddelelse på betjeningspanelet, skal du udskifte overførselsrullen, der følger med ITB-bæltet:
For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
Udskift overførselsrullen sammen med ITB-enheden.
LED-hoveder
Rens LED-hovederne, hvis der optræder sorte eller farvede linjer på udskrifter.
Sort tromleenhed/farve-tromleenheder
Tromleenhederne installeres i rækkefølgen sort (K), cyan (C), magenta (M) og gul (Y).
Der vises en meddelelse på skærmen, når tromlen skal udskiftes, eller en ny skal gøres klar.
For detaljer om viste meddelelser for udskiftning af forbrugsstoffer, se vejledningen "Maintenance and Specifications".
Håndtag
Hvis du ikke kan trække fastklemt papir ud, kan du fjerne det ved at dreje håndtaget.
