Průvodce součástmi

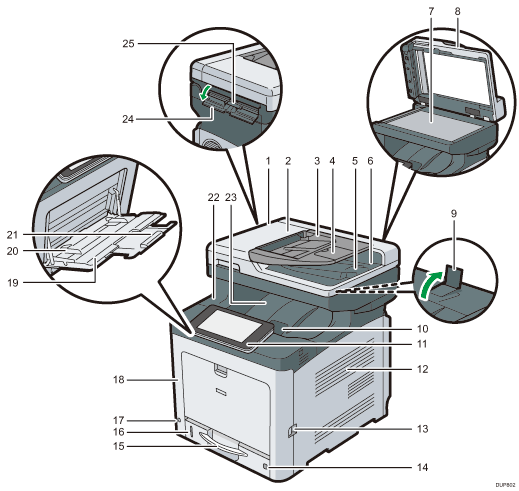

Vnější část: pohled zepředu

1. ADF

   Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.

   Při skenování více originálů najednou je vložte do ADF a ten bude originály podávat jeden po druhém.

2. Kryt ADF

   Otevřete tento kryt k vyjmutí originálů uvízlých v ADF

3. Vstupní zásobník ADF

   Do podavače lze vkládat více originálů najednou.

4. Nástavec k zásobníku ADF

   Při vkládání papíru delšího než A4 do vstupního zásobníku k ADF použijte tento nástavec.

5. Zarážka podavače ADF

   Vytažením této zarážky zabráníte originálům ve vypadnutí.

6. Výstupní zásobník ADF

   Originály nasnímané pomocí ADF vystupují sem.

7. Expoziční sklo

   Originály pokládejte kopírovanou stranou dolů.

8. Kryt expozičního skla

   Zvedněte tento kryt při pokládání originálů na expoziční sklo.

9. Zarážka

   Zvedněte zadní zarážku, aby výtisky formátu A4 nebo Letter nepadaly dozadu za zařízení.

   Dbejte na to, abyste zarážku po použití vrátili do původní polohy. Zarážka se může poškodit, pokud na ni spadne těžký předmět nebo je na ni vyvíjena nadměrná síla.

10. Páčka k otevření horního krytu

    Povytažením této páčky vzhůru otevřete horní kryt.

11. Ovládací panel

    Viz část Průvodce názvy a funkcemi ovládacího panelu zařízení.

12. Větrací otvory

    Brání přehřátí.

13. Páčka k otevření předního krytu

    Stisknutím této páčky otevřete přední kryt.

14. Volič formátu papíru

    Pomocí tohoto voliče zadejte formát papíru. Chcete-li použít formát papíru, který není zobrazen na voliči formátu papíru, nastavte volič na "". V tomto případě nastavte formát papíru pomocí ovládacího panelu.

15. Zásobník papíru (Zásobník 1)

    Sem vkládejte papír.

16. Ukazatel zbývajícího papíru

    Označuje přibližné množství papíru zbývajícího v zásobníku.

17. Hlavní spínač napájení

    Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.

18. Přední kryt

    Otevřete tento kryt, chcete-li vyměnit odpadní nádobu toneru apod., nebo odstranit uvízlý papír. Zatáhněte za páčku na pravé straně a otevřete přední kryt.

19. Boční zásobník

    Slouží ke kopírování a tisku na silný papír, obálky a štítky (samolepicí štítky).

20. Vodítka papíru

    Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.

21. Nástavec bočního zásobníku

    Vkládáte-li do bočního zásobníku listy formátu A4, 8¹/₂×11 nebo větší formáty, povytáhněte nástavec.

22. Horní kryt

    Otevřete tento kryt, chcete-li vyměnit toner nebo jednotku černého válce/jednotku barevného válce.

23. Standardní zásobník

    Zde se ukládá výstup potištěnou částí dolů.

24. Kryt podavače ID karet

    Otevřete tento kryt pro nastavení podavače ID karet na karty nebo papír většího formátu.

25. Podavač ID karet

    Slouží ke kopírování nebo skenování obou stran karet, např. dokladů. Originály vkládejte po jednom.

Vnější část: Pohled zezadu

1. Otvor pro sluchátko (Severní Amerika)

   Připevněte držák sluchátka do otvoru.

2. Větrací otvory

   Brání přehřátí.

3. Kryt kabelů

   Sundejte tento kryt pro připojení ethernetového, USB či telefonního kabelu nebo externího telefonu.

4. Napájecí konektor

   Napájecí kabel připojte k zařízení. Druhý konec kabelu zasuňte do zásuvky.

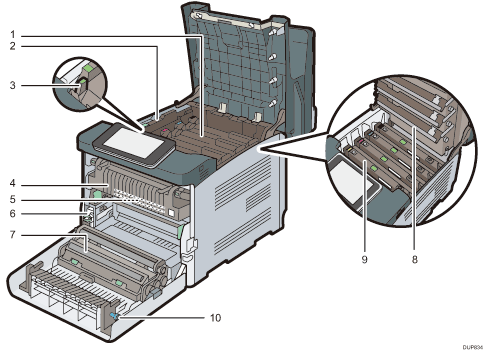

Vnitřní část: pohled zepředu

1. Tonery

   Vkládají se odzadu v pořadí černá (K), azurová (C), purpurová (M) a žlutá (Y).

   Když je třeba vyměnit tonerovou kazetu nebo připravit novou, na displeji se objeví zpráva. Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

2. Vnitřní kryt

   Tento kryt otevřete, chcete-li vyměnit jednotku černého válce/jednotku barevného válce.

3. Páčka k otevření vnitřního krytu

   Vytáhněte tuto páčku nahoru a otevřete vnitřní kryt.

4. Zažehlovací jednotka

   Když je třeba vyměnit zažehlovací jednotku nebo připravit novou, na displeji se objeví zprávy. Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

5. Pomocná přenosová jednotka

   Když je třeba vyměnit pomocnou přenosovou jednotku nebo připravit novou, na displeji se objeví zprávy.

   Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

6. Odpadní nádoba toneru

   Shromažďuje odpadní toner, který vzniká při tisku. Když je třeba vyměnit odpadní nádobu toneru nebo připravit novou, na displeji se objevují zprávy. Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

7. Přenosový válec

   Objeví-li se na ovládacím panelu zpráva, vyměňte přenosový váleček, který je součástí pomocné přenosové jednotky.

   Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

   Vyměňte přenosový váleček spolu s pomocnou přenosovou jednotkou.

8. LED hlavy

   Pokud se na výtiscích objeví černé nebo barevné čáry, vyčistěte hlavy LED.

9. Jednotka černého válce / Jednotky barevného válce

   Jednotky válce jsou nainstalovány v pořadí: černá (K), azurová (C), purpurová (M) a žlutá (Y).

   Když je třeba vyměnit fotoválec nebo připravit nový, na displeji se objeví zprávy.

   Podrobnosti ohledně zpráv, které se zobrazují na displeji, když je třeba vyměnit spotřební materiál, viz příručka Operating Instructions (Provozní pokyny).

10. Otočné kolečko

    Když nemůžete vytáhnout uvízlý papír, odstraňte ho otáčením tohoto knoflíku.
