Guia de components

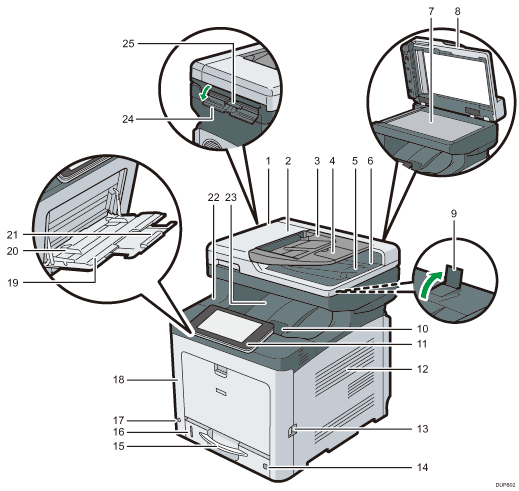

Exterior: vista frontal

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Tapa de l'ADF

   Obriu aquesta tapa per treure els originals que han quedat encallats a l'ADF.

3. Safata d'entrada de l'ADF

   Col·loqueu aquí els originals.

4. Extensor per a la safata de l'ADF

   Si carregueu paper més gran d'A4 a la safata d'entrada de l'ADF, obriu la unitat d'extensió.

5. Topall de l'ADF

   Estireu aquest topall per evitar que caiguin els originals.

6. Safata de sortida de l'ADF

   Per aquí surten els originals escanejats amb l'ADF.

7. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

8. Tapa per al cristall d'exposició

   Obriu aquesta tapa per col·locar els originals sobre el cristalls d'exposició.

9. Guia final

   Alceu el topall posterior per evitar que les impressions de format A4 o Letter caiguin a la part posterior de la màquina.

   Després de fer servir la guia final, assegureu-vos de retornar-la a la seva posició original. La guia podria fer-se malbé si es copeja amb alguna cosa o se li aplica una força excessiva.

10. Palanca d'obertura de la tapa superior

    Estireu aquesta palanca cap amunt per obrir la tapa superior.

11. Panell de control

    Vegeu Guia dels noms i les funcions del panell de control de la màquina.

12. Orificis de ventilació

    Eviten el sobreescalfament.

13. Palanca d'obertura de la tapa frontal

    Aixequeu aquesta palanca per obrir la tapa frontal.

14. Selector de mides de paper

    Utilitzeu aquest indicador per especificar la mida del paper. Per fer servir una mida de paper que no estigui indicada en l'indicador de mides de paper, configureu l'indicador a "". De produir-se això, configureu la mida del paper fent servir el panell de control.

15. Safata de paper (Safata 1)

    El paper es carrega per aquí.

16. Indicador del paper romanent

    Indica la quantitat aproximada del paper que hi ha a la safata.

17. Interruptor principal

    Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

18. Tapa frontal

    Obriu aquesta tapa quan substituïu l'ampolla de tòner residual, etcètera, o per extreure el paper encallat. Estireu la palanca que veureu a la vostra dreta per obrir la tapa frontal.

19. Safata bypass

    S'utilitza per copiar o imprimir en paper gruixut, sobres i paper d'etiqueta (etiquetes adhesives).

20. Guies de paper

    Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

21. Extensor per a la safata bypass

    Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.

22. Tapa superior

    Obriu aquesta tapa per substituir el tòner o les unitats dels tambors de tinta negra o de color.

23. Safata estàndard

    Les impressions s'apilen aquí amb la cara d'impressió cap avall.

24. Tapa de l'alimentador de targetes ID

    Obriu aquesta tapa per configurar una mida més gran de targeta o de paper a l'alimentador de targetes ID.

25. Alimentador de targetes ID

    S'utilitza per copiar o escanejar les dues cares d'una targeta com ara una targeta ID. Carregueu-hi un original cada vegada.

Exterior: vista posterior

1. Ranura de telèfon (principalment Amèrica del Nord)

   Col·loqueu el suport del telèfon a la ranura.

2. Orificis de ventilació

   Eviten el sobreescalfament.

3. Tapa per a cables

   Retireu la tapa per connectar un cable Ethernet, USB, línia telefònica o telèfon extern.

4. Endoll de corrent

   Connecteu el cable de corrent a la màquina. Inseriu l'altre extrem a la presa de corrent.

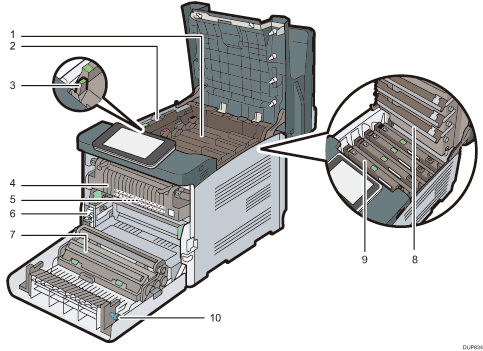

Interior: vista frontal

1. Tòner

   Es carrega des de la part posterior de la màquina, en ordre de negre (K), cian (C), magenta (M) i groc (Y).

   Apareixen missatges en pantalla quan és necessari substituir el cartutx de tòner o quan és necessari preparar un cartutx nou. Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

2. Tapa interior

   Obriu aquesta tapa per substituir les unitats dels tambors de tinta negra o de color.

3. Palanca d'obertura de la tapa interior

   Aixequeu aquesta tapa per obrir la tapa interior.

4. Unitat de fusió

   Apareixen missatges en pantalla quan és necessari substituir la unitat de fusió o quan és necessari preparar una unitat de fusió nova. Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

5. Unitat de transferència intermèdia

   Apareixen missatges en pantalla quan és necessari substituir la unitat de transferència intermèdia o quan és necessari preparar una unitat de transferència intermèdia nova.

   Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

6. Ampolla de tòner residual

   Recull el tòner que residual durant la impressió. Apareixen missatges en pantalla quan és necessari substituir l'ampolla de tòner residual o quan és necessari preparar una ampolla de tòner residual nova. Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

7. Rodet de transferència

   Si us apareix el missatge següent al panell de control, substituïu el rodet de transferència, que es troba a la unitat de transferència intermèdia.

   Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

   Substituïu el rodet de transferència i la unitat de transferència intermèdia al mateix temps.

8. Capçals del LED

   Netegeu els capçals de LED si us apareixen unes línies negres o de color en les impressions.

9. Unitats dels tambors de tinta negra o de color

   Les unitats del tambor estan instal·lades seguint l'ordre negre (K), cian (C), magenta (M) i groc (Y).

   Apareixen missatges en pantalla quan és necessari substituir la unitat del tambor o quan és necessari preparar una unitat del tambor nova.

   Per a obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, consulteu Manteniment i especificacions.

10. rodeta

    Si no podeu extreure el paper encallat, extraieu-lo girant aquesta rodeta.
