Guia de componentes

CUIDADO


  • Não obstrua as saídas de ar do equipamento. Caso contrário, haverá risco de incêndio decorrente do superaquecimento dos componentes internos.

Exterior: Visão frontal

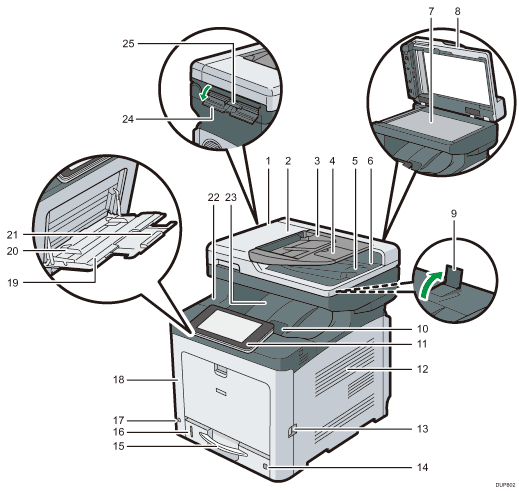

Ilustração com legendas numeradas da unidade principal

  1. ADF

    Coloque o ADF sobre os originais colocados no vidro de exposição.

    Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.

  2. Tampa do ADF

    Abra essa tampa para retirar originais atolados no ADF.

  3. Bandeja de entrada do ADF

    Coloque as pilhas de originais neste local.

  4. Extensor para a bandeja do ADF

    Estenda-o quando colocar papel maior do que A4 na bandeja de entrada do ADF.

  5. Aparador de folhas impressas do ADF

    Puxe para evitar que os originais caiam.

  6. Bandeja de saída do ADF

    Os originais digitalizados com o ADF são ejetados aqui.

  7. Vidro de exposição

    Coloque aqui os originais com a face virada para baixo.

  8. Tampa do vidro de exposição

    Abra essa tampa para colocar originais no vidro de exposição.

  9. Aparador de folhas impressas

    Levante a aparador de folhas traseiro para evitar impressões em A4 ou carta caiam atrás do equipamento.

    Depois de usar o aparador de folhas impressas, retorne-o à sua posição original. O aparador poderá ser danificado se receber impacto de algum objeto ou se for aplicada força excessiva ao manuseá-lo.

  10. Alavanca de abertura da tampa superior

    Puxe a alavanca para cima para abrir a tampa superior.

  11. Painel de controle

    Consulte a Guia de nomes e funções do painel de controle do equipamento.

  12. Orifícios de ventilação

    Previnem o superaquecimento.

  13. Alavanca de abertura da tampa frontal

    Puxe esta alavanca para abrir a tampa frontal.

  14. Seletor de tamanho de papel

    Use este seletor para especificar o tamanho do papel. Para usar um tamanho de papel que não está indicado no seletor de tamanho de papel, ajuste o seletor para "Asterisco". Se este for o caso, ajuste o tamanho do papel utilizando o painel de controle.

  15. Bandeja de papel (Bandeja 1)

    Coloque papel aqui.

  16. Indicador de papel restante

    Indica a quantidade aproximada de papel restante na bandeja.

  17. Interruptor de alimentação principal

    Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, ligue-o.

  18. Tampa frontal

    Abra esta tampa para substituir o frasco de toner usado, etc., ou para remover papel atolado. Puxe a alavanca do lado direito para abrir a tampa frontal.

  19. Bandeja de alimentação manual

    Utilize para copiar ou imprimir em papel grosso, envelopes e em papel etiqueta (etiquetas adesivas).

  20. Guias de papel

    Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

  21. Extensor para bandeja de alimentação manual

    Puxe esse extensor para fora ao colocar papel A4Vertical, 81/2 × 11Vertical ou papéis maiores na bandeja de alimentação manual.

  22. Tampa superior

    Abra esta tampa para substituir o toner ou a unidade de tambor preto/unidades de tambor colorido.

  23. Bandeja padrão

    As folhas impressas são empilhadas nesta bandeja com o lado impresso voltado para baixo.

  24. Tampa do alimentador de cartões de ID

    Abra essa tampa para colocar um cartão grande ou papel no alimentador de cartões de ID.

  25. Alimentador de cartões de ID

    Utilize-o para copiar ou digitalizar os dois lados de cartões, como cartões de ID. Coloque um cartão por vez.

Exterior: Visão traseira

Ilustração com legendas numeradas da unidade principal

  1. Abertura para monofone Region B icon (principalmente América do Norte)

    Encaixe o suporte do monofone na abertura.

  2. Orifícios de ventilação

    Previnem o superaquecimento.

  3. Tampa de cabos

    Remova esta tampa para conectar um cabo Ethernet, USB, linha telefônica ou telefone externo.

  4. Conector de alimentação

    Conecte o cabo de alimentação ao equipamento. Insira a outra extremidade em uma tomada elétrica.

Interior: Visão frontal

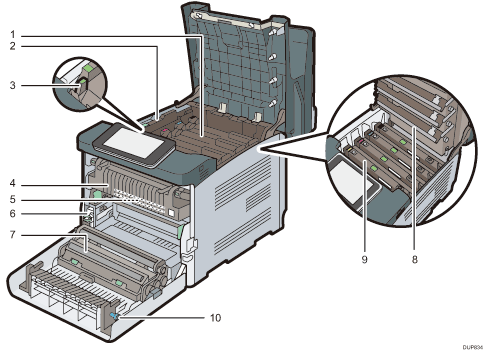

Unidade de ilustração com legendas numeradas da parte interna

  1. Toner

    A colocação é feita pela parte traseira do equipamento, na seguinte ordem: preto (K), ciano (C), magenta (M) e amarelo (Y).

    São exibidas mensagens na tela quando é necessário substituir o cartucho de toner ou quando é necessário preparar um novo cartucho. Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

  2. Tampa interna

    Abra esta tampa ao substituir a unidade de tambor preto/unidades de tambor colorido.

  3. Alavanca de abertura da tampa interna

    Puxe esta alavanca para abrir a tampa interna.

  4. Unidade de fusão

    São exibidas mensagens na tela quando é necessário substituir a unidade de fusão ou quando é necessário preparar uma nova unidade de fusão. Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

  5. Unidade de transferência intermediária

    São exibidas mensagens na tela quando é necessário substituir a unidade de transferência intermediária ou quando é necessário preparar uma nova unidade de transferência intermediária.

    Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

  6. Frasco de toner usado

    Coleta o toner usado durante a impressão. Aparecem mensagens na tela quando é necessário substituir a embalagem de toner usado ou quando é necessário preparar uma nova embalagem. Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

  7. Cilindro de transferência

    Se a mensagem abaixo aparecer no painel de controle, substitua o cilindro de transferência, que é fornecido com a unidade de transferência intermediária.

    Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

    Substitua o cilindro de transferência e a unidade de transferência intermediária como um conjunto.

  8. Cabeças LED

    Limpe as cabeças LED se aparecerem linhas pretas ou coloridas nas impressões.

  9. Unidade de tambor preto/unidades de tambor colorido

    As unidades de tambor são instaladas nesta ordem: preto (K), ciano (C), magenta (M) e amarelo (Y).

    São exibidas mensagens na tela quando é necessário substituir a unidade de tambor ou quando é necessário preparar uma nova unidade de tambor.

    Para obter mais informações sobre as mensagens que são mostradas na tela quando é necessário substituir os consumíveis, consulte Maintenance and Specifications.

  10. botão

    Se não conseguir remover papel atolado puxando-o para fora, remova-o girando o botão.
