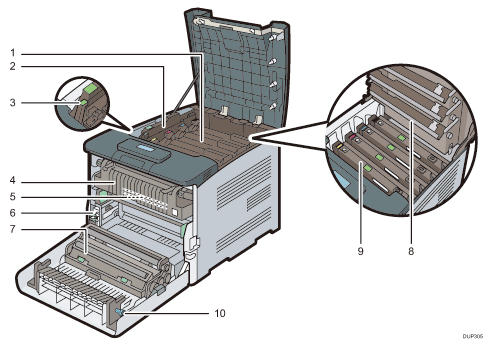

Insidan: Framifrån

Toner

Sätts i från skrivarens baksida i följande ordning: svart (K), cyan (C), magenta (M) och gul (Y).

Meddelanden visas på skärmen när tonerpatronen måste bytas, eller när en ny behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Operating Instructions.

Inre lucka

Öppna den här luckan när du ska byta trumenhet, svart/färg.

Öppningsspak för den inre luckan.

Dra i denna spak för att öppna den inre luckan.

Fixeringsenhet

Meddelanden visas på skärmen när fixeringsenheten måste bytas, eller när en ny fixeringsenhet behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Operating Instructions.

Mellanliggande överföringsenhet

Meddelanden visas på skärmen när den mellanliggande överföringsenheten måste bytas, eller när en ny mellanliggande överföringsenhet behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Operating Instructions.

Toneruppsamlare

Samlar upp tonerspill från utskriftsprocessen.

Meddelanden visas på skärmen när toneruppsamlaren måste bytas, eller när en ny toneruppsamlare behöver förberedas.

Överföringsvals

Om meddelandet visas på kontrollpanelen ska du byta överföringsvalsen, som är en del av den mellanliggande överföringsenheten.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Operating Instructions.

Byt överföringsvalsen och den mellanliggande överföringsenheten samtidigt.

LED-huvuden

Rengör LED-huvudena om svarta eller färgade linjer syns på utskrifterna.

Trumenhet, svart/Trumenhet, färg

Trumenheterna är placerade i följande ordning: svart (K), cyan, (C), magenta (M) och gul (Y).

Meddelanden visas på skärmen när trumenheten måste bytas, eller när en ny trumenhet behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas, se Operating Instructions.

Skruv

Om du inte kan dra ut papper som har fastnat kan du ta bort det genom att vrida på skruven.
