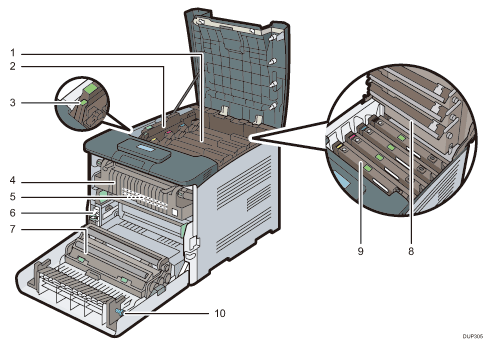

Interno: vista frontale

Toner

Viene caricato dal retro della stampante, nel seguente ordine: nero (K), ciano (C), magenta (M) e giallo (Y).

Quando è necessario sostituire la cartuccia del toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.

Sportello interno

Aprire questo sportello quando si deve sostituire il gruppo tamburo nero/i gruppi tamburo colore.

Leva di apertura sportello interno

Tirare questa leva per aprire lo sportello interno.

Unità di fusione

Quando è necessario sostituire l'unità di fusione o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.

Unità di trasferimento intermedia

Quando è necessario sostituire l'unità di trasferimento intermedia oppure è necessario prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.

Vaschetta recupero toner

Raccoglie il toner di scarto durante la stampa.

Quando è necessario sostituire la vaschetta recupero toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Rullo di trasferimento

Se sul pannello di controllo appare il messaggio seguente, sostituire il rullo di trasferimento che fa parte dell'unità di trasferimento intermedia.

Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.

Sostituire contemporaneamente il rullo di trasferimento e l'unità di trasferimento intermedia.

Teste LED

Pulire le teste LED se sulle stampe appaiono righe nere o colorate.

Gruppo tamburo nero / Gruppi tamburo colore

I gruppi tamburo sono posizionati nel seguente ordine: nero (K), giallo (Y), magenta (M) e ciano (C).

Quando è necessario sostituire l'unità tamburo o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Rifornimento e sostituzione di consumabili.

Manopola

Se non è possibile estrarre la carta inceppata, rimuoverla ruotando la manopola.
