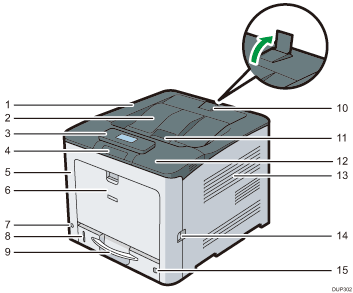

Esterno: vista anteriore

Sportello superiore

Aprire questo sportello per sostituire il toner, il gruppo tamburo nero, i gruppi tamburo colore.

Vassoio standard

Le stampe vengono impilate in questo vassoio con il lato stampato rivolto verso il basso.

Pannello di controllo

È possibile impostare il display manualmente. Regolare l'inclinazione per vederlo chiaramente.

Per dettagli, vedere Guida a nomi e funzioni del pannello di controllo.

Porta USB A

Collegare un dispositivo di memoria USB.

Sportello anteriore

Aprire questo sportello per sostituire componenti come la vaschetta recupero toner o per rimuovere la carta inceppata.

Tirare la leva sul lato destro per aprire lo sportello anteriore.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Per dettagli su formati e tipi di carta utilizzabili, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Interruttore di alimentazione principale

Utilizzare questo interruttore per accendere e spegnere la stampante.

Eseguire la procedura di chiusura, prima di disinserire l'alimentazione elettrica. Per informazioni dettagliate su come spegnere la stampante, vedere Spegnere l'alimentazione.

Indicatore carta rimanente

Indica la quantità approssimativa di carta ancora presente nel vassoio.

Vassoio alimentazione carta standard (Vassoio 1)

Possono essere caricati fino a 500 fogli di carta comune.

Per dettagli su formati e tipi di carta utilizzabili, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Guide di blocco

Sollevare il blocco posteriore per impedire ai fogli A4 o ai fogli formato lettera di cadere dietro alla stampante.

Dopo aver usato la guida di blocco, assicurarsi di riportarla nella sua posizione originale. La guida potrebbe danneggiarsi se viene colpita o se viene applicata eccessiva forza.

Leva di apertura dello sportello superiore

Tirare questa leva verso l'alto per aprire lo sportello superiore.

Tag NFC

Permette di collegare un dispositivo smart alla stampante avvicinando il dispositivo al tag.

Per dettagli, vedere Stampa da un dispositivo smart

Fori di ventilazione

Evitano il surriscaldamento.

Leva di apertura dello sportello anteriore

Tirare questa leva per aprire lo sportello anteriore.

Selettore formato carta

Utilizzare questo selettore per specificare il formato della carta. Per utilizzare un formato di carta non indicato sul selettore, impostarlo su "". In questo caso, impostare il formato carta utilizzando il pannello di controllo.
