Parça Adları ve İşlevleri Rehberi

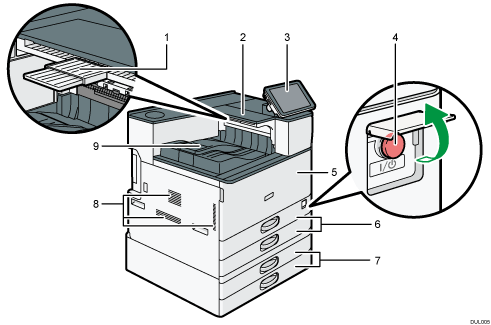

Ön ve sol görünüm

1. Kağıt Ters Çevirme Konumunda Yardımcı Kaset

   Bu kaseti A4 ya da 8¹/₂ × 11boyutundan büyük kağıda yazdırırken çekin.

2. Kağıt Geri Çevirme Konumu

   Bu alan her iki tarafına da yazdırılan kağıtları çevirmek için kullanılır.

3. Kontrol paneli

   Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.

4. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

5. Ön kapak

   Makinenin içine ulaşmak için açın.

6. Kağıt kasetleri (Kasetler 1–2)

   Kağıdı buraya yükleyin. Ayrıntılar için, bkz. Kağıt Yükleme.

7. Alt kağıt kasetleri

   Kağıdı buraya yükleyin. Ayrıntılar için, bkz. Kağıt Yükleme.

8. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

9. Dahili Tepsi 1

   Yazdırılan kağıt buraya iletilir.

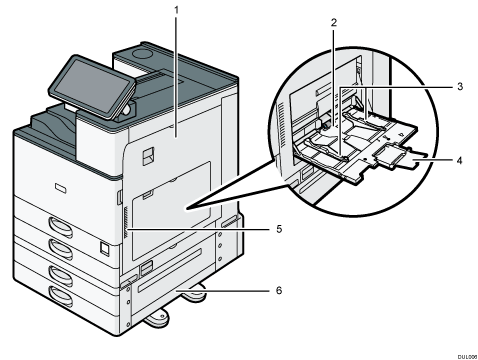

Ön ve sağ görünüm

1. Sağ kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

2. Bypass tepsisi

   OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine yazdırmak için kullanın. Ayrıntılar için, bkz. Bypass Tepsisine Kağıt Yükleme.

3. Kağıt kılavuzları

   Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

4. Kağıt Desteği

   Bypass tepsisine A4, 8¹/₂ × 11'den büyük kağıtlar yüklerken, genişleticiyi dışarı çekin.

5. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

6. Sağ alt kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

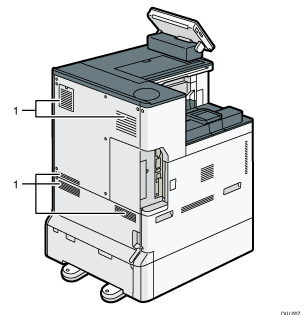

Arka ve sol görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.
