Guide till komponenternas namn och funktioner

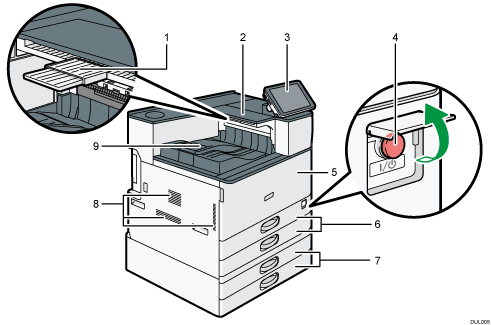

Vy framifrån och från vänster

1. Förlängning på vändstation

   Dra ut förlängningen för att skriva ut på papper som är större än A4 eller 8¹/₂ × 11.

2. Vändstation

   Här vänds papper som ska tryckas på båda sidor.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

4. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

5. Frontlucka

   Öppna för att komma åt maskinens insida.

6. Papperskassetter (Kassetter 1–2)

   Fyll på papper här. För mer information, se Fylla på papper.

7. Nedre papperskassetter

   Fyll på papper här. För mer information, se Fylla på papper.

8. Ventilation

   Förhindrar överhettning.

9. Internt utmatningsfack 1

   Här matas utskrivet papper ut.

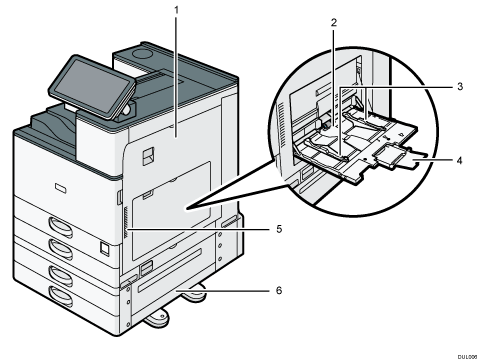

Vy framifrån och från höger

1. Höger lucka

   Öppna denna lucka när pappersstopp inträffar.

2. Sidoinmatningsfack

   Använd för att skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna. För mer information, se Fylla på papper i sidoinmatningsfacket.

3. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

4. Förlängning

   Dra ut den här förlängningen när du fyller på med papper som är större än A4, 8¹/₂ × 11 i sidoinmatningsfacket.

5. Ventilation

   Förhindrar överhettning.

6. Nedre högra luckan

   Öppna denna lucka när pappersstopp inträffar.

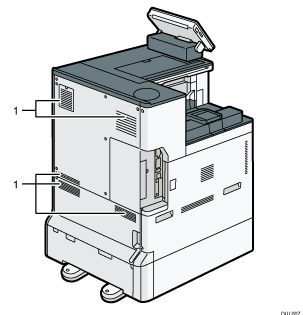

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
