Aansluiten op de interface

In dit gedeelte wordt uitgelegd hoe u de interface van het apparaat kunt identificeren en hoe u het apparaat kunt aansluiten volgens de netwerkomgeving.

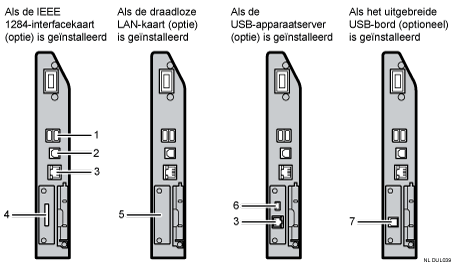

Afbeelding voor het aansluiten op de interfaces (illustratie met nummers en benoemingen)

  1. USB-hostinterface

    Poort voor het aansluiten van een USB-interfacekabel of USB-interfaceapparaat

    Gebruik deze interface om het apparaat op een kaartverificatie-eenheid of een extern toetsenbord aan te sluiten.

  2. Ethernet-poort

    Poort voor het aansluiten van de 1000BASE-T-, 100BASE-TX- of 10BASE-T-kabel

    Gebruik deze interface om het apparaat op een netwerk aan te sluiten.

    Als u een Ethernet-interfacekabel wilt gebruiken die 1000BASE-T ondersteunt, stelt u [Ethernet snelheid] in op [Autom. select: 1Gbps inschak] in [Interface instellingen] in [Systeeminstellingen].

  3. IEEE 1284-poort (optioneel)

    Poort voor het aansluiten van de IEEE 1284-interfacekabel

  4. Draadloze LAN-poort (optioneel)

    Poort voor het gebruik van draadloos LAN

  5. USB 2.0 [Type B]-poort

    Poort om de USB 2.0 [type B]-interfacekabel op aan te sluiten.

    Het andere uiteinde van de USB-kabel moet aangesloten worden op de uitgebreide USB-poort van de USB-apparaatserver (optioneel).

    Sluit deze kabel alleen op het apparaat aan.

  6. Uitgebreide USB-poort van de USB-apparaatserver (optioneel)

    Poort om de meegeleverde USB-interfacekabel op aan te sluiten

    Het andere uiteinde van de USB-kabel dient aangesloten te worden op de USB 2.0-poort [Type B].

    Sluit deze kabel alleen op het apparaat aan.

  7. USB 2.0 [Type B]-poort (optioneel)

    Poort om de USB 2.0 [Type B]-interfacekabel op aan te sluiten

    Met deze interface kunt u met het apparaat afdrukken via een USB-verbinding.

Opmerking

  • De sleuf kan slechts één module bevatten: u kunt op deze sleuf slechts één IEEE-1284-interfacekaart, één draadloze LAN interface-eenheid, één optionele USB-apparaatserver of één uitgebreide USB-kaart tegelijk aansluiten.

  • U kunt de Ethernet-poort en draadloze LAN interface-eenheid niet tegelijkertijd gebruiken. Als de optionele draadloze LAN interface-eenheid is geïnstalleerd, moet u onder [Interface-instellingen] bij [Systeeminstellingen] het [LAN-type] instellen op [Draadloos LAN].
