Conectar a la interface

En esta sección se describe cómo identificar la interface de la máquina y conectar la máquina conforme al entorno de red.

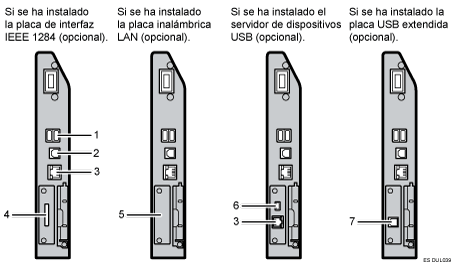

Ilustración de conexión a las interfaces (ilustración con leyenda numerada)

Interface del host USB
Puerto para conectar un cable de interface USB o un dispositivo de interface USB
Utilice esta interface para conectar la máquina a un dispositivo de autenticación de tarjetas o a un teclado externo.
Puerto Ethernet
Puerto para conectar un cable 1000BASE-T, 100BASE-TX o 10BASE-T
Utilice esta interfaz para conectar la máquina a una red.
Si desea utilizar un cable de interfaz Ethernet que admita 1000BASE-T, defina [Velocidad Ethernet] en [Selec.auto:Habilitar 1Gbps] en [Ajustes de interface] de [Ajustes del sistema].
Puerto IEEE 1284 (opcional)
Puerto para conectar un cable de interfaz IEEE 1284
Puerto LAN inalámbrica (opcional)
Puerto para usar una LAN inalámbrica
Puerto USB 2.0 [Tipo B]
Puerto para conectar el cable de interfaz USB 2.0 [Tipo B]
El otro extremo del cable USB debe conectarse al puerto USB ampliado del Servidor de dispositivos USB (opcional).
No lo conecte a dispositivos que no sean esta máquina.
Puerto USB ampliado del servidor del dispositivo USB (opcional)
Puerto para conectar el cable USB incluido.
El otro extremo del cable USB incluido debe conectarse al puerto USB 2.0 [Tipo B].
No lo conecte a dispositivos que no sean esta máquina.
Puerto USB 2.0 [Tipo B] (opcional)
Puerto para conectar el cable de interfaz USB 2.0 [Tipo B]
Esta interfaz permite que la máquina imprima mediante una conexión USB.

La ranura puede contener un único módulo: solo se puede instalar una placa de interfaz IEEE 1284, una unidad de interfaz LAN inalámbrica, una opción de servidor de dispositivos USB o una placa de USB ampliada a la vez en esta ranura.
El puerto Ethernet y la unidad de interfaz de la LAN inalámbrica no se pueden utilizar al mismo tiempo. Si la unidad de interfaz de la LAN inalámbrica está instalada, debe configurar [Tipo de LAN] a [LAN inalámbrica] en [Ajustes de interface], en [Ajustes del sistema].
