Anterior
|

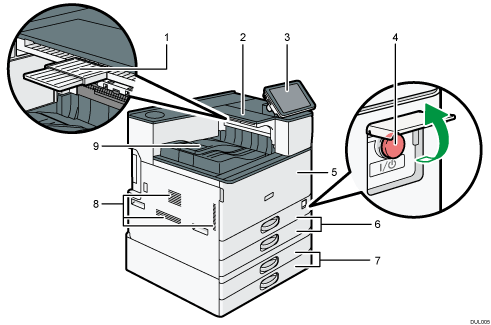

Vista delantera e izquierda
Bandeja auxiliar en la ubicación de inversión del papel
Tire de esta bandeja para imprimir en papel con un tamaño superior a A4
u 81/2 × 11.Ubicación de inversión del papel
Esta área se usa para dar la vuelta a páginas impresas por las dos caras.
Panel de mandos
Consulte Guía de nombres y funciones del panel de mandos de la máquina.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandejas de papel (bandejas 1-2)
Cargue el papel aquí. Para más información, consulte Cómo cargar el papel.
Bandejas de papel inferiores
Cargue el papel aquí. Para más información, consulte Cómo cargar el papel.
Respiraderos
Evitan un sobrecalentamiento.
Bandeja interna 1
El papel impreso sale por aquí.
Vista delantera y derecha
Tapa derecha
Abra esta tapa cuando se produzca un atasco.
Bandeja bypass
Utilícela para imprimir en transparencias OHP, etiquetas adhesivas y en papel que no pueda cargarse en las bandejas de papel. Para más información, consulte Cargar papel en la bandeja bypass.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Extensor
Saque el extensor cuando cargue hojas de tamaño superior a A4
, 81/2 × 11 en la bandeja bypass.Respiraderos
Evitan un sobrecalentamiento.
Tapa derecha inferior
Abra esta tapa cuando se produzca un atasco.
Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
El ventilador situado en el interior de la impresora, cerca de las rejillas de ventilación, podría seguir funcionando para refrigerar la impresora tras un trabajo de impresión grande. Para más información, consulte Cuando aparecen otros mensajes.
La bandeja interna 1 tiene soportes de papel. El papel impreso se suministra debajo de los soportes de papel.
Cuando utilice soportes de papel, siga las precauciones que se indican a continuación en todo momento.
Asegúrese de no colocar objetos delante de los soportes de papel. Si lo hace, podrían producirse atascos de papel.
Después de extraer el papel impreso, no vuelva a colocarlo en los soportes de papel. De lo contrario, podrían producirse fallos de funcionamiento y atascos de papel.
No coloque la mano ni se siente en la ubicación de inversión del papel. No coloque objetos que pesen más de 2 kg en la ubicación de inversión del papel. Estos objetos podrían caerse, dañar la máquina o provocar lesiones.
Si imprime en papel superior a A4
u 81/2 × 11, extraiga la bandeja auxiliar en la ubicación de inversión del papel. De lo contrario, las páginas que se inviertan podrían tocar el papel en la bandeja interna y las hojas de papel impresas podrían no apilarse correctamente.No tire de las páginas que salgan por el puerto de inversión de la ubicación de inversión del papel. Las páginas podrían atascarse si no se invierten.
No coloque la mano ni se siente en la bandeja auxiliar de la ubicación de inversión del papel. No coloque objetos que pesen más de 1 kg en la bandeja auxiliar de la ubicación de inversión del papel. Estos objetos podrían caerse, dañar la máquina o provocar lesiones.
