Bei der Installation mehrerer Optionen muss zuerst die Papiereinzugseinheit installiert werden.

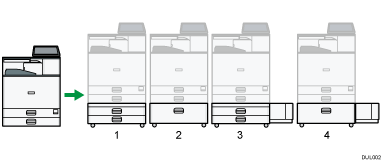

Konfigurationen der Optionen
Die nachfolgende Tabelle zeigt die möglichen Konfigurationen des Druckers und der Optionen.
Drucker + untere Papiermagazine
Drucker + Magazin 3 (LCT)
Drucker + untere Papiermagazine + Großraummagazin (LCT)
Drucker + Magazin 3 (LCT) + Großraummagazin (LCT)
Setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung, um das Großraummagazin (LCT) anzubringen.
Der Vorgang ist für beide Einheiten gleich. In diesem Fall werden die unteren Papiermagazine als Beispiel verwendet.
Den Kartoninhalt überprüfen.

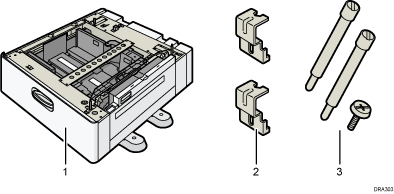

Verpackungsinhalte für die unteren Papiermagazine
Untere Magazine
Klammern (2)
Schrauben (3)

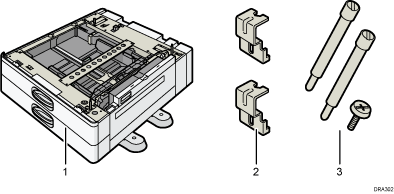

Verpackungsinhalte für Magazin 3 (LCT)
Magazin 3 (LCT)
Klammern (2)
Schrauben (3)
Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Entfernen Sie die Verpackung von der Papiereinzugseinheit.
Heben Sie den Drucker mithilfe der Griffe auf beiden Seiten des Druckers.
Der Drucker sollte immer von mindestens vier Personen gehoben werden.
Richten Sie die Vorderseite des Druckers an der Vorderseite der Papiereinzugseinheit aus und lassen Sie ihn langsam ab.
Platzieren Sie sie so, dass sie durch die vertikalen Stifte sicher in Position gehalten wird.
Ziehen Sie Magazin 2 des Druckers langsam bis zum Anschlag heraus, heben Sie das vordere Ende des Magazins leicht an und ziehen Sie es vollständig heraus.
Legen Sie das Magazin auf eine ebene Oberfläche.
Stecken Sie die Schraube in das Loch auf der linken Seite der Magazinöffnung, um das Magazin sicher mit der Papiereinzugseinheit zu verbinden.
Ziehen Sie die Schraube mithilfe einer Münze fest an.
Heben Sie die Vorderseite des Magazins und schieben Sie es vorsichtig bis zum Anschlag in den Drucker.
Bringen Sie auf der Rückseite der Einheit mithilfe der verbleibenden Schrauben die beiden Klammern an.
Ziehen Sie die Schrauben mithilfe einer Münze fest an.
Bringen Sie die hintere untere Abdeckung an, indem Sie die Haken in die Ausbuchtungen am Drucker einsetzen.
Netzkabel des Druckers wieder an die Steckdose anschließen und den Drucker einschalten.
Drucken Sie die Konfigurationsseite aus, um zu überprüfen, ob die Einheit korrekt angebracht wurde.
Um zu überprüfen, ob die optionale Papiereinzugseinheit korrekt angebracht wurde, drucken Sie die Konfigurationsseite und überprüfen "Verbindungsvorrichtung" auf der Konfigurationsseite. Wenn die Einheit korrekt angebracht wurde, wird folgende Meldung angezeigt:
Untere Papiermagazine: Untere Papiermagazine
Magazin 3 (LCT): Magazin 3 (LCT)
Informationen zum Drucken der Konfigurationsseite finden Sie auf Drucken einer Testseite.
Wenn die optionale Papiereinzugseinheit nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Wenn der bedruckte Bereich beim Drucken von der Papiereinzugseinheit nicht richtig positioniert ist, richten Sie die Druckposition aus. Weitere Informationen zur Ausrichtung finden Sie auf Wenn sich die Druckposition ändert.
Um die Papiereinzugseinheit benutzen zu können, müssen Sie die Druckeroptionen unter "Zubehör" im Druckertreiber konfigurieren. Einzelheiten über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
