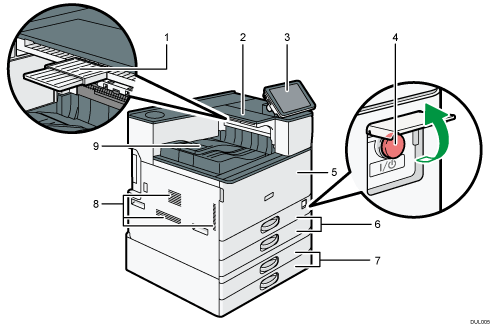

Vorderansicht und linke Seitenansicht
Erweiterung im Papierwendebereich
Ziehen Sie diese Erweiterung heraus, um auf Papier zu drucken, das größer als A4
oder 81/2 × 11 ist.Papierwendebereich
Dieser Bereich wird verwendet, um Seiten zu wenden, die beidseitig bedruckt werden.
Bedienfeld
Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.
Hauptschalter
Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.
Vordere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
Papiermagazine (Magazine 1 - 2)
Legen Sie hier Papier ein. Weitere Informationen finden Sie auf Einlegen von Papier.
Untere Papiermagazine
Legen Sie hier Papier ein. Weitere Informationen finden Sie auf Einlegen von Papier.
Lüftungsschlitze
Vermeiden Überhitzung.
Interne Ablage 1
Zur Ausgabe von gedrucktem Papier.

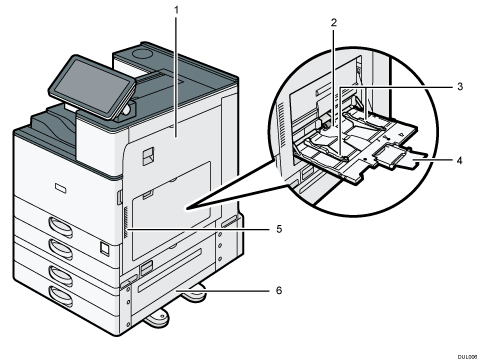

Vorderansicht und rechte Seitenansicht
Rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.
Bypass
Zum Drucken auf OHP-Folien, Klebeetiketten und Kopierpapier, das nicht in die Papiermagazine eingelegt werden kann. Weitere Informationen finden Sie auf Einlegen von Papier in den Bypass.
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Verlängerung
Wenn Sie Papier in den Bypass einlegen, das größer als A4
, 81/2 × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.Lüftungsschlitze
Vermeiden Überhitzung.
Untere rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

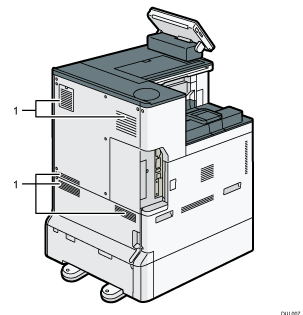

Rückansicht und linke Seitenansicht
Lüftungsschlitze
Vermeiden Überhitzung.
Das Gebläse im Innern des Geräts bei den Lüftungsschlitzen kann nach einem großen Druckauftrag noch eine Weile laufen, um das Gerät abzukühlen. Weitere Informationen finden Sie auf Wenn andere Meldungen angezeigt werden.
Die interne Ablage 1 ist mit Papierhaltern ausgestattet. Gedruckte Seiten werden unter den Papierhaltern ausgegeben.
Beachten Sie beim Verwenden der Papierhalter immer die folgenden Warnhinweise:
Legen Sie keine Objekte vor die Papierhalter. Dies kann zu einem Papierstau führen.
Legen Sie gedruckte Seiten nach dem Herausnehmen nicht wieder unter die Papierhalter. Dies kann zu einer Störung oder einem Papierstau führen.
Legen Sie Ihre Hände nicht in den Papierwendebereich und setzen Sie sich nicht darauf. Legen Sie keine Gegenstände mit einem Gewicht über 2 kg (4,5 lb.) in den Papierwendebereich. Jegliche in den Papierwendebereich gelegte Gegenstände können herunterfallen, das Gerät beschädigen oder Verletzungen verursachen.
Wenn Sie auf Papier drucken, das größer als A4
oder 81/2 × 11 ist, ziehen Sie die Erweiterung im Papierwendebereich heraus. Andernfalls können die Seiten, die gewendet werden, das Papier in der internen Ablage berühren und die ausgegeben Seiten werden nicht richtig gestapelt.Ziehen Sie nicht an den Seiten, die aus der Wendeöffnung des Papierwendebereichs kommen. Wenn sie nicht gewendet werden können, kann ein Papierstau auftreten.
Legen Sie Ihre Hände nicht auf die Erweiterung im Papierwendebereich und setzen Sie sich nicht darauf. Legen Sie keine Gegenstände mit einem Gewicht über 1 kg (2,3 lb.) auf die Erweiterung im Papierwendebereich. Jegliche in den Papierwendebereich gelegte Gegenstände können herunterfallen, das Gerät beschädigen oder Verletzungen verursachen.
