Oversigt over maskinens dele

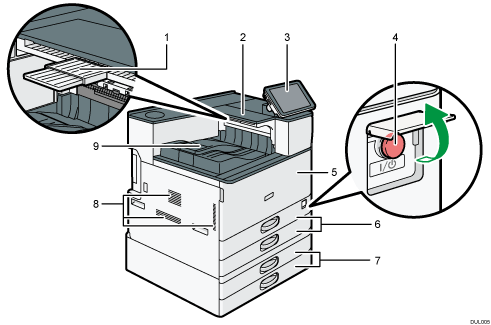

Maskinens forside og venstre side

1. Forlænger til vendesektion

   Træk forlængeren ud for at udskrive på papir, der er større end A4 eller 8¹/₂ × 11.

2. Vendesektion

   Dette område bruges til at vende arkene, når der udskrives i duplex.

3. Betjeningspanel

   Se Oversigt over navne og funktioner på betjeningspanelet.

4. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis der er slukket, skal du åbne dækslet og tænde på kontakten.

5. Frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele.

6. Kassetter (kassetter 1–2)

   Ilæg papir her. Der findes flere oplysninger på Ilægning af papir.

7. Nederste kassettemodul

   Ilæg papir her. Der findes flere oplysninger på Ilægning af papir.

8. Ventilationshuller

   Forhindrer overophedning.

9. Intern bakke 1

   Udskrevne dokumenter leveres her.

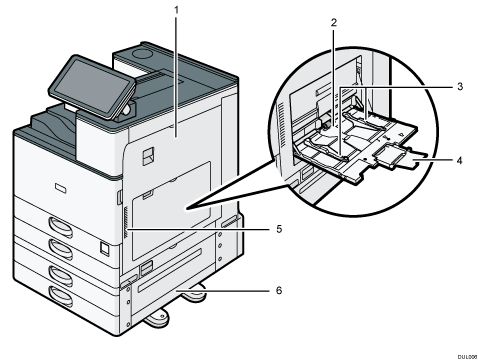

Maskinens forside og højre side

1. Højre låge

   Åbn denne låge ved papirstop.

2. Bypassbakke

   Bruges ved udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne. Der findes flere oplysninger på Ilægning af papir i bypassbakken.

3. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

4. Forlænger

   Træk forlængeren ud, hvis du vil bruge papir, der er større end A4, 8¹/₂ × 11 i bypassbakken.

5. Ventilationshuller

   Forhindrer overophedning.

6. Nederste højre låge

   Åbn denne låge ved papirstop.

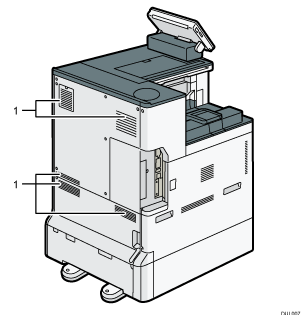

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
