Průvodce názvy a funkcemi součástí

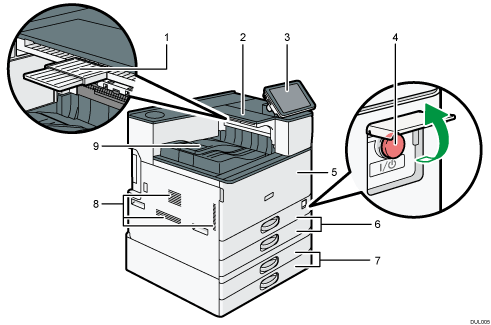

Pohled zepředu a zleva

1. Pomocný nástavec reverzní přihrádky

   Vkládáte-li papír větší než A4 nebo 8¹/₂×11, vysuňte tento nástavec.

2. Reverzní přihrádka papíru

   Tato část slouží ke zpětnému pohybu papíru při oboustranném tisku.

3. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

4. Hlavní spínač napájení

   Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.

5. Přední kryt

   Jeho otevřením získáte přístup k vnitřní části zařízení.

6. Zásobníky papíru (Zásobníky 1-2)

   Sem vkládejte papír. Podrobnosti viz Doplňování papíru.

7. Spodní zásobníky papíru

   Sem vkládejte papír. Podrobnosti viz Doplňování papíru.

8. Průduchy

   Brání přehřátí.

9. Vnitřní zásobník 1

   Zde vystupuje potištěný papír.

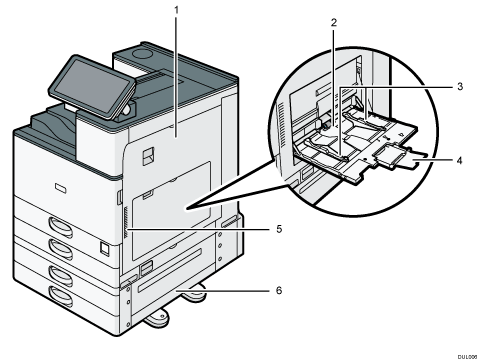

Pohled zepředu a zprava

1. Pravý kryt

   Otevřete jej při odstraňování uvízlého papíru.

2. Boční zásobník

   Pro tisk na OHP fólie, papír se štítky a na papír, který nelze vložit do std. zásobníků. Podrobnosti viz Vkládání papíru do bočního zásobníku.

3. Vodítka papíru

   Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.

4. Výsuvný nástavec

   Vkládáte-li do bočního zásobníku listy větší než formát A4, 8¹/₂ × 11, povytáhněte nástavec.

5. Průduchy

   Brání přehřátí.

6. Pravý dolní kryt

   Otevřete jej při odstraňování uvízlého papíru.

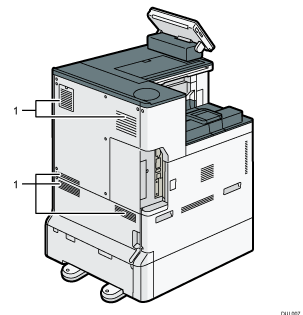

Pohled zleva zezadu

1. Průduchy

   Brání přehřátí.
