Guia de noms i funcions dels components

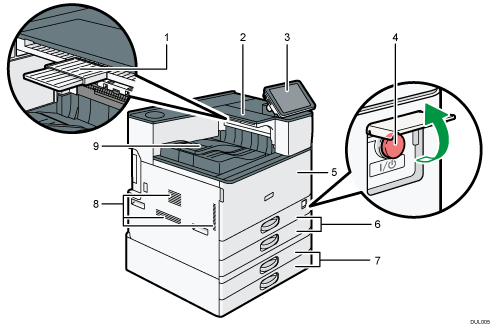

Vista frontal i esquerra

1. Safata auxiliar a la ubicació d'inversió de paper

   Estireu aquesta safata per imprimir sobre paper més gran que A4 o 8¹/₂ × 11.

2. Ubicació d'inversió de paper

   Aquesta zona s'utilitza per invertir pàgines impreses a dues cares.

3. Panell de control

   Vegeu Guia dels noms i les funcions del panell de control de la màquina.

4. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

5. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

6. Safates de paper (safates 1–2)

   El paper es carrega per aquí. Per obtenir més informació, consulteu Càrrega del paper.

7. Safates inferiors de paper

   El paper es carrega per aquí. Per obtenir més informació, consulteu Càrrega del paper.

8. Ventilacions

   Eviten el sobreescalfament.

9. Safata interna 1

   El paper imprès surt per aquí.

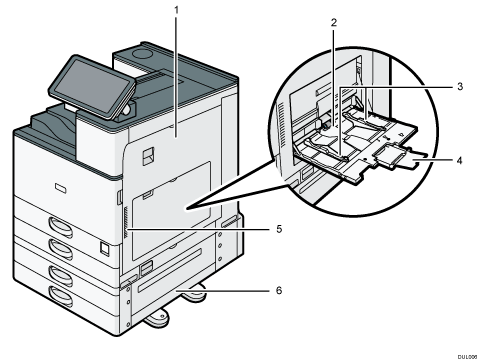

Vista frontal i dreta

1. Tapa dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

2. Safata bypass

   Utilitzeu-la per imprimir en transparències OHP, etiquetes adhesives i paper que no es pugui carregar a les safates de paper. Per obtenir més informació, consulteu Càrrega del paper a la safata bypass.

3. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

4. Extensor del paper

   Extraieu la unitat d'extensió quan carregueu papers de mida superior a A4, 8¹/₂ × 11 a la safata bypass.

5. Ventilacions

   Eviten el sobreescalfament.

6. Tapa inferior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

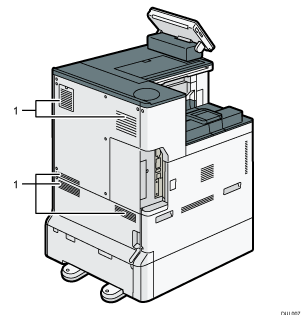

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
