Guia de nomes e funções de componentes

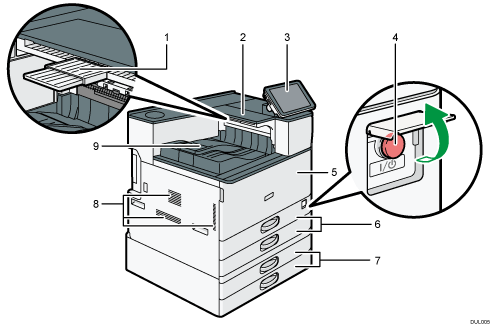

Vista frontal e esquerda

1. Bandeja auxiliar no local de inversão do papel

   Puxe essa bandeja para imprimir em papel maior que A4 ou 8¹/₂ × 11.

2. Local de inversão do papel

   Essa área é usada para inverter as folhas que são impressas nos 2 lados.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Interruptor de alimentação principal

   Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.

5. Tampa frontal

   Abra para acessar o interior do equipamento.

6. Bandejas de papel (Bandejas 1–2)

   Coloque papel aqui. Para obter mais informações, consulte Colocar papel.

7. Bandejas inferiores de papel

   Coloque papel aqui. Para obter mais informações, consulte Colocar papel.

8. Aberturas

   Previnem o superaquecimento.

9. Bandeja interna 1

   O papel impresso sai neste local.

Vista frontal e direita

1. Tampa direita

   Abra esta tampa quando ocorrer atolamento de papel.

2. Bandeja de alimentação manual

   Use para imprimir em transparências, etiquetas adesivas e papel que não pode ser colocado nas bandejas de papel. Para obter mais informações, consulte Colocar papel na bandeja de alimentação manual.

3. Guias de papel

   Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

4. Extensor

   Puxe esse extensor para fora ao carregar folhas maiores que A4, 8¹/₂ × 11 na bandeja de alimentação manual.

5. Aberturas

   Previnem o superaquecimento.

6. Tampa inferior direita

   Abra esta tampa quando ocorrer atolamento de papel.

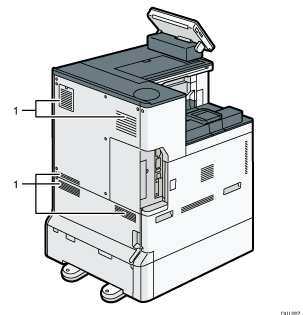

Vista traseira e esquerda

1. Aberturas

   Previnem o superaquecimento.
