ส่วนประกอบต่างๆ ของเครื่อง

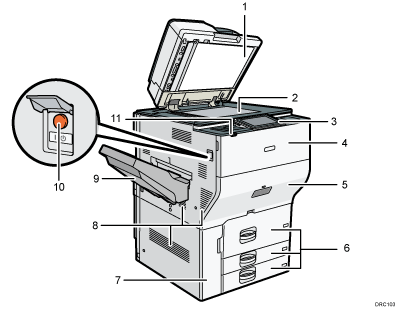

ด้านหน้าและด้านซ้ายของเครื่อง

1. ADF

   นำ ADF ลง หากวางต้นฉบับบนกระจกวาง

   หากวางต้นฉบับลงบน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ

   ADF จะสแกนต้นฉบับสองด้านพร้อมกัน

2. กระจกวาง

   วางต้นฉบับคว่ำหน้าลงที่นี่

3. แผงควบคุม

   อ่านข้อมูลได้ที่ ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

4. ฝาครอบด้านหน้า

   เปิดเพื่อเปลี่ยนตลับหมึกพิมพ์

5. ลิ้นชัก

   ดึงลิ้นชักออกมาเมื่อกระดาษติดในเครื่อง

6. ถาดกระดาษ(Tray 1-3)

   โหลดกระดาษลงที่นี่ Tray 1 คือถาดเรียงถัดมาซึ่งกระดาษที่อยู่ด้านซ้ายจะถูกเลื่อนไปด้านขวาโดยอัตโนมัติเมื่อกระดาษหมด

7. ฝาปิดหน้าด้านล่าง

   เปิดเพื่อเปลี่ยนขวดหมึกพิมพ์สำหรับทิ้ง

8. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

9. Copy tray

   สำเนาทั้งถ่ายเอกสาร งานพิมพ์และแฟกซ์ขาเข้าจะออกมาที่นี่

10. สวิตช์ไฟหลัก

    เมื่อต้องการใช้เครื่อง ให้เปิดสวิตช์ไฟหลักเพื่อเปิดเครื่อง หากเครื่องยังปิดอยู่ ให้เปิดฝาปิดสวิตช์เปิดปิดเครื่อง และกดเปิดสวิตช์

11. เซนเซอร์ตรวจจับการเคลื่อนไหว

    เครื่องจะตรวจสอบว่ามีบุคคลอยู่ใกล้หรือไม่ เพื่อเปิดใช้งานฟังก์ชันประหยัดพลังงานโดยอัตโนมัติ

    อ่านรายละเอียดได้ที่ "เซนเซอร์ตรวจจับการเคลื่อนไหว", การเริ่มต้นใช้งาน

ด้านหน้าและด้านขวาของเครื่อง

1. Extender สำหรับ ADF

   ดึง Extender ออกเพื่อรองรับกระดาษที่มีขนาดใหญ่

2. ที่กั้นกระดาษ

   ใช้เพื่อประคองกระดาษที่เข้าเครื่องทางถาดป้อนมือให้ตรง โดยต้องวางให้ชิดขอบทั้งสองข้างของกระดาษ

3. Extender

   ดึงตัวต่อออกเมื่อใส่กระดาษที่มีขนาดใหญ่กว่า A4, 8¹/₂ × 11 ในถาดป้อนกระดาษด้วยมือ

4. ถาดป้อนกระดาษด้วยมือ

   ใช้สำหรับทำสำเนาหรือพิมพ์กระดาษสติ๊กเกอร์ กระดาษโปร่งแสง และกระดาษที่ไม่สามารถใส่ในถาดกระดาษปกติได้

5. ฝาปิดด้านขวาบน

   เปิดฝาปิดนี้เมื่อกระดาษติด

6. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

ด้านหลังและด้านซ้ายของเครื่อง

1. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

2. สวิตช์เครื่องทำความร้อนเพื่อขจัดความชื้น

   ป้องกันไม่ให้ถาดกระดาษดูดซับความชื้น ถ้าบริเวณรอบข้างมีความชื้นสูงและอุณหภูมิต่ำ ให้เปิดสวิตช์นี้เพื่อขจัดความชื้นออกจากถาดกระดาษและป้องกันไม่ให้คุณภาพการพิมพ์ลดลง
