元件的名稱與功能指南

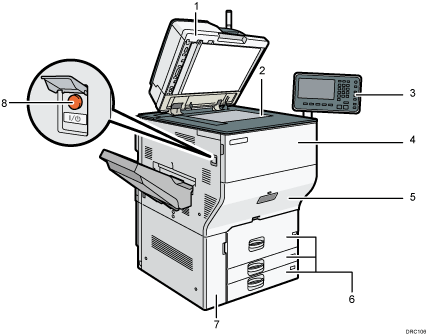

前視圖和左視圖

1. ADF

   放下ADF，使其覆蓋放置在曝光玻璃上的原稿。

   如果在ADF中，裝入一疊原稿，ADF會自動依序送入原稿。

   ADF會同時掃描原稿雙面。

2. 曝光玻璃

   將原稿面朝下放置於此。

3. 控制面板

   請參閱本機控制面板的名稱與功能指南。

4. 前蓋

   打開即可更換碳粉匣。

5. 抽屜

   發生卡紙時，請拉出抽屜。

6. 紙匣（紙匣1-3）

   在此裝入紙張。紙匣1是一個串聯紙匣，右側紙張用盡之後，左側紙張會自動移至右側。

7. 下層前蓋

   打開即可更換廢棄碳粉瓶。

8. 主電源開關

   要操作本機，主電源開關必須開啟。如果主電源開關關閉，請打開主電源開關蓋，然後開啟主電源開關。

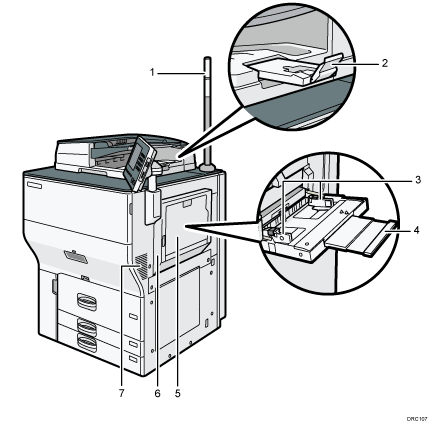

前視圖和右視圖

1. 指示燈

   請參閱指示燈功能指南。

2. ADF的延伸托盤

   拉出延伸托盤，來支撐大型紙張。

3. 導紙板

   在手送台中裝入紙張時，請將導紙板對齊紙張邊緣。

4. 延伸托盤

   在手送台中裝入大於A4、8¹/₂ × 11的紙張時，請拉出此延伸托盤。

5. 手送台

   用於影印或列印投影片、自黏式標籤、半透明紙及無法裝入紙匣的紙張。

6. 右上蓋

   夾紙時，請打開此蓋。

7. 通風口

   防止過熱。

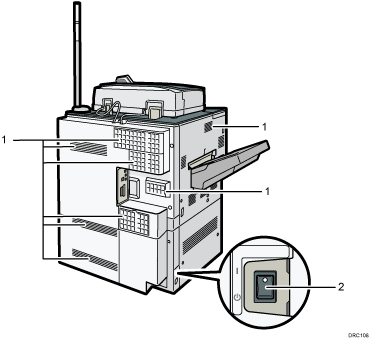

後視圖和左視圖

1. 通風口

   防止過熱。

2. 防潮加熱器開關

   防止紙匣吸收水份。如果濕度高且溫度低，打開此開關可吸收紙匣的水分，避免列印品質降低。
