Parça Adları ve İşlevleri Rehberi

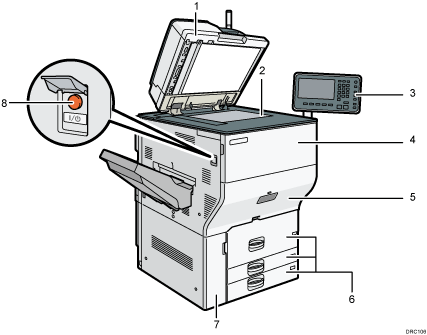

Ön ve sol görünüm

1. ADF

   ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

   ADF, bir orijinalin her iki tarafını aynı anda tarar.

2. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

3. Kontrol paneli

   Bkz. Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi (Standart İşletim Panelini Kullanırken) veya Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi (Smart Operation Panel'i Kullanırken).

4. Ön kapak

   Toner kartuşlarını değiştirmek için açın.

5. Çekmece

   Bir kağıt sıkışması meydana geldiğinde, çekmeceyi dışarı çekin.

6. Kağıt kasetleri (Kasetler 1-3)

   Kağıdı buraya yükleyin. Kaset 1, sağ taraftaki kağıtlar bittiğinde sol taraftaki kağıtların sağa kaydığı ikili (tandem) bir kasettir.

7. Alt ön kapak

   Atık toner şişesini değiştirmek üzere açın.

8. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

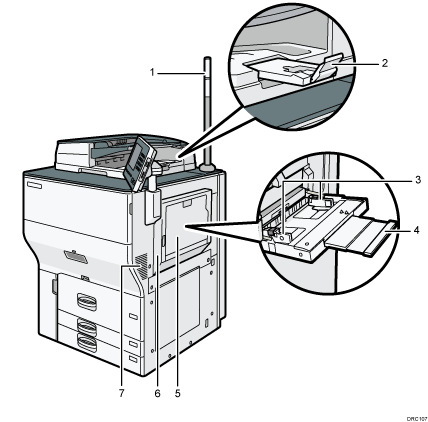

Ön ve sağ görünüm

1. Uyarı ışığı

   Bkz. Dikkat Lambası İşlevlerine Kılavuz.

2. ADF'nin kağıt desteği

   Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.

3. Kağıt kılavuzları

   Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

4. Kağıt Desteği

   Bypass tepsisine A4, 8¹/₂ × 11'den büyük kağıtlar yüklerken, genişleticiyi dışarı çekin.

5. Bypass tepsisi

   Asetatlara, yapışkanlı etiketlere, yarı şeffaf kağıtlara ve kağıt kasetlerine yüklenemeyecek kağıda kopyalama veya yazdırma yapmak için kullanın.

6. Üst sağ kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

7. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

Arka ve sol görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

2. Rutubet önleyici ısıtıcı düğmesi

   Kasetlerin nemi emmesini önler. Nem yüksek ve sıcaklık düşükse bu düğmeyi açarak kağıt kasetlerinin nemi emmesini ve baskı kalitesinin bozulmasını önleyebilirsiniz.
