Guide till komponenternas namn och funktioner

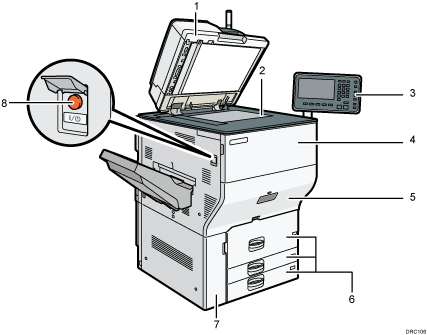

Vy framifrån och från vänster

1. Dokumentmatare (ADF)

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

   ADF:n skannar båda sidor av ett original samtidigt.

2. Originalglas

   Placera originalen med texten nedåt.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel (när standardkontrollpanelen används) eller Guide till namn och funktioner på maskinens kontrollpanel (den smarta kontrollpanelen).

4. Frontlucka

   Öppna för att byta tonerpatron.

5. Låda

   Dra ut lådan när ett pappersstopp inträffar.

6. Papperskassetter (Kassetter 1-3)

   Fyll på papper här. Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när pappret tagit slut.

7. Nedre frontluckan

   Öppna för att byta toneruppsamlare.

8. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

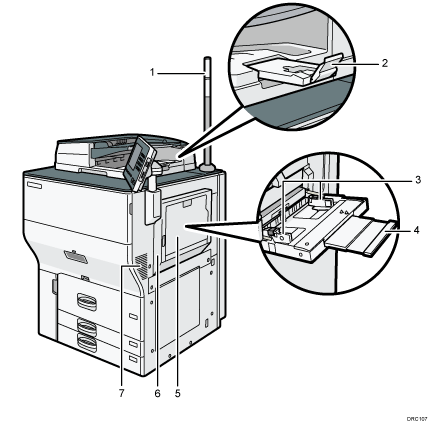

Vy framifrån och från höger

1. Varningslampa

   Se Varningslampans funktioner.

2. Dokumentmatarens förlängare

   Dra ut förlängaren för att stödja större papper.

3. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

4. Förlängning

   Dra ut den här förlängningen när du fyller på med papper som är större än A4, 8¹/₂ × 11 i sidoinmatningsfacket.

5. Sidoinmatningsfack

   Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter, genomskinligt papper och papper som inte kan placeras i kassetterna.

6. Övre höger lucka

   Öppna denna lucka när pappersstopp inträffar.

7. Ventilation

   Förhindrar överhettning.

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.

2. Brytare till Avfuktare

   Hindrar kassetter från att absorbera fukt. Om luftfuktigheten är hög och temperaturen är låg kan du slå på denna brytare för att absorbera fukt från papperskassetterna och förhindra att utskriftskvaliteten försämras.
