Przewodnik po nazwach i funkcjach komponentów

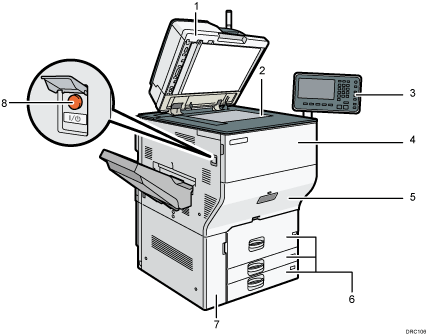

Widok z przodu i z lewej strony

1. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.

   Podajnik ADF skanuje jednocześnie obie strony oryginału.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.

3. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia (podczas używania standardowego panelu operacyjnego) lub Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia (podczas używania inteligentnego panelu operacyjnego).

4. Pokrywa przednia

   Otwórz, aby wymienić pojemniki z tonerem.

5. Szuflada

   Wyciągnij szufladę, jeżeli dojdzie do zacięcia papieru.

6. Kasety na papier (Kasety 1-3)

   Tutaj załaduj papier. Kaseta 1 jest podwójną kasetą, gdzie papier po lewej stronie jest automatycznie przenoszony na prawą stronę, gdy zaczyna brakować papieru.

7. Dolna przednia pokrywa

   Otwórz, aby wymienić pojemnik na zużyty toner.

8. Główny przełącznik zasilania

   Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.

Widok z przodu i z lewej strony

1. Lampa sygnalizacyjna

   Patrz Przewodnik po funkcjach lampy sygnalizacyjnej.

2. Przedłużenie podajnika ADF

   Pociągnij za przedłużenie, aby podeprzeć duży papier.

3. Prowadnice do papieru

   Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.

4. Przedłużenie

   Ładowanie papieru o rozmiarze większym niż A4, 8¹/₂ × 11 do tacy ręcznej wymaga wysunięcia przedłużenia.

5. Taca ręczna

   Tacę ręczną należy stosować do kopiowania lub drukowania na foliach przezroczystych, etykietach do naklejania, papierze półprzezroczystym oraz typach papieru, których nie można włożyć do kaset.

6. Prawa górna pokrywa

   Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

7. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

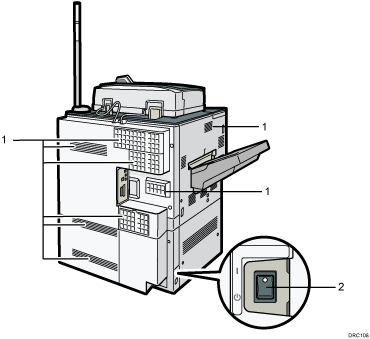

Widok z tyłu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

2. Przełącznik grzałki przeciwdziałającej skraplaniu

   Zapobiega absorbowaniu wilgoci przez kasety. W przypadku wysokiej wilgotności i niskiej temperatury należy włączyć ten przełącznik w celu uniknięcia absorbowania wilgoci przez kasety i obniżenia jakości wydruku.
