Oversikt over komponentenes navn og funksjoner

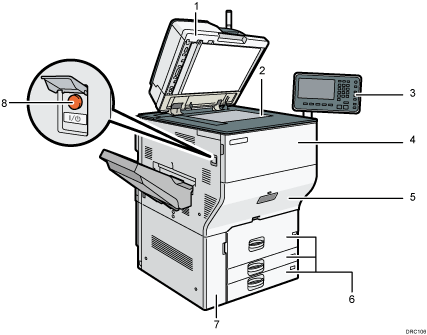

Sett forfra og fra venstre

1. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

   ADF skanner begge sider av en original samtidig.

2. Glassplate

   Legg originalene med forsiden ned.

3. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel (når standard kontrollpanel brukes) eller Oversikt over navn og funksjoner på maskinens kontrollpanel (når smart-kontrollpanelet brukes).

4. Frontdeksel

   Åpne for å bytte tonerkassetter.

5. Skuff

   Trekk ut skuffen når det oppstår papirstopp.

6. Papirmagasiner (magasin 1-3)

   Legg i papiret her. Magasin 1 er et dobbeltmagasin der papir på venstre side automatisk flyttes over til høyre når høyre side har gått tom for papir.

7. Nedre frontdeksel

   Åpne for å bytte beholder for brukt toner.

8. Hovedstrømbryter

   Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Hvis den er av, åpner du dekselet til hovedstrømbryteren og slår bryteren på.

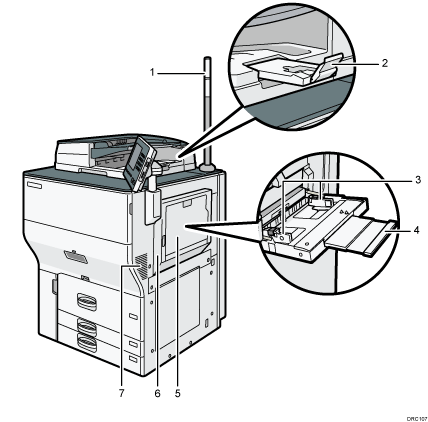

Sett forfra og fra høyre

1. Varsellys

   Se Veiledning til funksjoner for varsellampen.

2. ADF-forlenger

   Trekk ut denne forlengeren for å støtte store papirformater.

3. Papirførere

   Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

4. Forlenger

   Trekk ut denne forlengeren når du legger i ark større enn A4, 8¹/₂ × 11 i multiarkmateren.

5. Multiarkmater

   Brukes for å kopiere eller skrive ut på transparenter, selvklebende etiketter, gjennomskinnelig papir og papir som ikke kan legges i papirmagasinene.

6. Øvre høyre deksel

   Åpne dette dekselet ved papirstopp.

7. Ventilasjonsåpninger

   Unngå overoppheting.

Sett bakfra og fra venstre

1. Ventilasjonsåpninger

   Unngå overoppheting.

2. Bryter for antifukt-varmeelement

   Hindrer at magasinene absorberer fuktighet. Hvis luftfuktigheten er høy og temperaturen er lav, kan du slå på denne bryteren for å absorbere fuktighet fra magasinene og hindre at utskriftskvaliteten forringes.
