Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

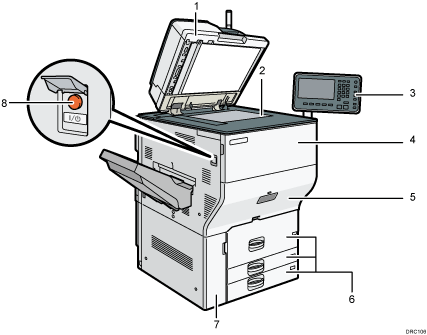

Μπροστινή αριστερή όψη

1. ADF

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

   Το ADF σαρώνει ταυτόχρονα και τις δύο πλευρές ενός πρωτότυπου.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Πίνακας ελέγχου

   Ανατρέξτε στην ενότητα Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Βασικού Πίνακα Λειτουργιών) ή Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Smart Operation Panel).

4. Μπροστινό καπάκι

   Ανοίξτε για να αλλάξετε κασέτα τόνερ.

5. Συρτάρι

   Όταν παρουσιαστεί εμπλοκή χαρτιού τραβήξτε το συρτάρι προς τα έξω.

6. Δίσκοι χαρτιού (Δίσκοι 1-3)

   Τοποθετήστε χαρτί εδώ. Ο Δίσκος 1 είναι ένας δίσκος δύο θέσεων (tandem), όπου το χαρτί μετακινείται αυτόματα από την αριστερή στη δεξιά πλευρά, όταν το χαρτί έχει τελειώσει.

7. Κάτω μπροστινό καπάκι

   Ανοίξτε για να αλλάξετε το δοχείο υπολειμμάτων τόνερ.

8. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

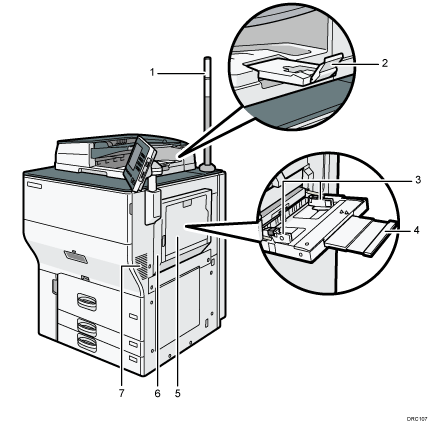

Μπροστινή και δεξιά όψη

1. Φωτεινή ένδειξη ειδοποίησης

   Ανατρέξτε στην ενότητα Οδηγός για τις λειτουργίες της φωτεινής ένδειξης ειδοποίησης.

2. Προέκταση του ADF

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

3. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

4. Προέκταση

   Όταν τοποθετείτε φύλλα μεγαλύτερα από A4 ή 8¹/₂ × 11 στον πλαϊνό δίσκο, τραβήξτε προς τα έξω την προέκταση.

5. Δίσκος Bypass

   Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες, αυτοκόλλητες ετικέτες, ημιδιαφανές χαρτί και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.

6. Πάνω δεξί καπάκι

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

7. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

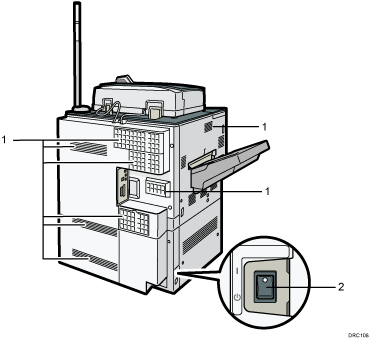

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

2. Διακόπτης θερμαντήρα για αποτροπή υγρασίας

   Εμποδίζει την απορρόφηση υγρασίας από τους δίσκους. Αν το επίπεδο υγρασίας είναι υψηλό και η θερμοκρασία χαμηλή, ενεργοποιήστε αυτόν το διακόπτη για την απορρόφηση της υγρασίας από τους δίσκους χαρτιού και την αποτροπή της υποβάθμισης της ποιότητας εκτύπωσης.
