ส่วนประกอบต่างๆ ของเครื่อง

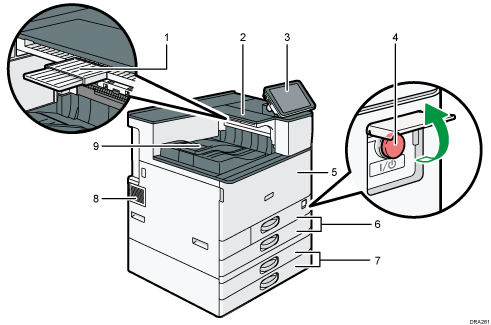

ด้านหน้าและด้านซ้ายของเครื่อง

1. ถาดเสริมในตำแหน่งกลับกระดาษ

   ดึงถาดนี้เพื่อพิมพ์กระดาษที่ใหญ่กว่า A4 หรือ 81/2 × 11

2. ตำแหน่งกลับกระดาษ

   บริเวณนี้ใช้กลับกระดาษที่พิมพ์ทั้ง 2 ด้าน

3. แผงควบคุม

   ดู ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

4. สวิตช์ไฟหลัก

   เมื่อต้องการใช้เครื่อง ให้เปิดสวิตช์ไฟหลักเพื่อเปิดเครื่อง หากเครื่องยังปิดอยู่ ให้เปิดฝาปิดสวิตช์เปิดปิดเครื่อง และกดเปิดสวิตช์

5. ฝาครอบด้านหน้า

   เปิดเพื่อเข้าถึงด้านในเครื่อง

6. ถาดกระดาษ(Tray 1–2)

   โหลดกระดาษลงที่นี่ ดูรายละเอียดได้ที่ การโหลดกระดาษ

7. ถาดกระดาษด้านล่าง

   โหลดกระดาษลงที่นี่ ดูรายละเอียดได้ที่ การโหลดกระดาษ

8. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

9. Internal tray 1

   กระดาษที่พิมพ์แล้วจะออกมาที่นี่

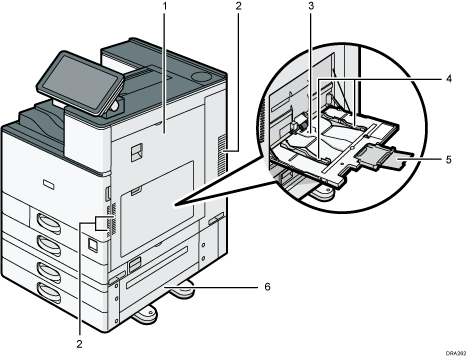

ด้านหน้าและด้านขวาของเครื่อง

1. ฝาปิดด้านขวา

   เปิดฝาปิดนี้เมื่อกระดาษติด

2. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

3. ถาดป้อนกระดาษด้วยมือ

   ใช้เพื่อพิมพ์บนแผ่นใส OHP กระดาษสติ๊กเกอร์ และกระดาษที่ไม่สามารถใส่ในถาดกระดาษปกติได้ ดูรายละเอียดได้ที่ การโหลดกระดาษลงในถาดป้อนมือ

4. ที่กั้นกระดาษ

   ใช้เพื่อประคองกระดาษที่เข้าเครื่องทางถาดป้อนมือให้ตรง โดยต้องวางให้ชิดขอบทั้งสองข้างของกระดาษ

5. Extender

   ดึงตัวต่อออกเมื่อใส่กระดาษที่มีขนาดใหญ่กว่า A4, 8¹/₂ × 11 ในถาดป้อนกระดาษด้วยมือ

6. ฝาปิดด้านขวาล่าง

   เปิดฝาปิดนี้เมื่อกระดาษติด

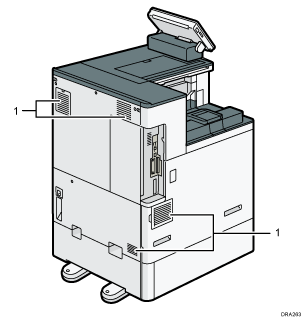

ด้านหลังและด้านซ้ายของเครื่อง

1. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป
