แนะนำส่วนประกอบ(อเมริกาเหนือเป็นหลัก)

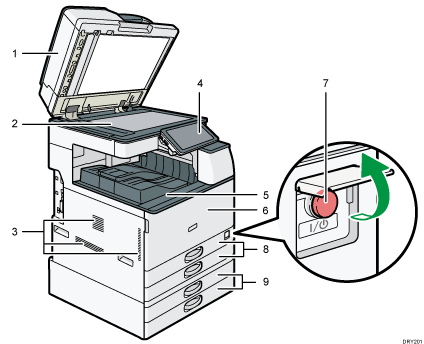

ด้านหน้าและด้านซ้ายของเครื่อง

1. ADF

   นำ ADF ลง หากวางต้นฉบับบนกระจกวาง

   หากวางต้นฉบับลงบน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ

2. กระจกวาง

   วางต้นฉบับคว่ำหน้าลงที่นี่ หากต้องการข้อมูลเพิ่มเติม อ่านได้ที่ การวางต้นฉบับบนกระจกวาง (อเมริกาเหนือเป็นหลัก)

3. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

4. แผงควบคุม

   อ่านได้ที่ ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

5. Internal tray 1

   ทั้งการทำสำเนาเอกสาร การพิมพ์และแฟกซ์ขาเข้าจะออกมาที่นี่

6. ฝาครอบด้านหน้า

   เปิดเพื่อเข้าถึงด้านในเครื่อง

7. สวิตช์ไฟหลัก

   เมื่อต้องการใช้เครื่อง ให้เปิดสวิตช์ไฟหลักเพื่อเปิดเครื่อง หากเครื่องยังปิดอยู่ ให้เปิดฝาปิดสวิตช์เปิดปิดเครื่อง และกดเปิดสวิตช์

8. ถาดกระดาษ(Tray 1–2)

   โหลดกระดาษลงที่นี่ หากต้องการข้อมูลเพิ่มเติม อ่านได้ที่ การโหลดกระดาษ

9. ถาดกระดาษด้านล่าง

   โหลดกระดาษลงที่นี่ หากต้องการข้อมูลเพิ่มเติม อ่านได้ที่ การโหลดกระดาษ

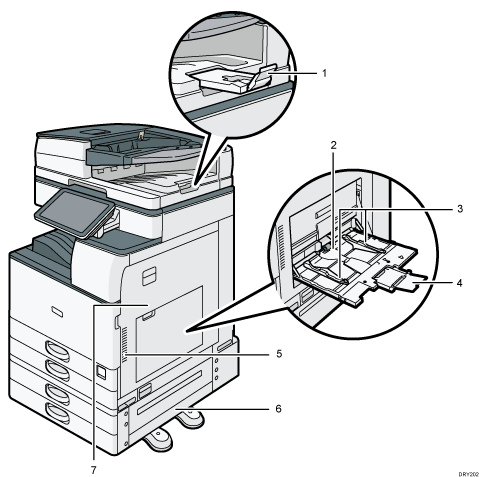

ด้านหน้าและด้านขวาของเครื่อง

1. Extender สำหรับ ADF

   ดึง Extender ออกเพื่อรองรับกระดาษที่มีขนาดใหญ่

2. ถาดป้อนกระดาษด้วยมือ

   ใช้เพื่อทำสำเนาหรือพิมพ์บนแผ่นใส OHP กระดาษสติ๊กเกอร์ และกระดาษที่ไม่สามารถใส่ในถาดกระดาษปกติได้ หากต้องการข้อมูลเพิ่มเติม อ่านได้ที่ การโหลดกระดาษลงในถาดป้อนมือ

3. ที่กั้นกระดาษ

   ใช้เพื่อประคองกระดาษที่เข้าเครื่องทางถาดป้อนมือให้ตรง โดยต้องวางให้ชิดขอบทั้งสองข้างของกระดาษ

4. Extender

   ดึงตัวต่อออกเมื่อใส่กระดาษที่มีขนาดใหญ่กว่า A4, 8¹/₂ × 11 ในถาดป้อนกระดาษด้วยมือ

5. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

6. ฝาปิดด้านขวาล่าง

   เปิดฝาปิดนี้เมื่อกระดาษติด

7. ฝาปิดด้านขวา

   เปิดฝาปิดนี้เมื่อกระดาษติด

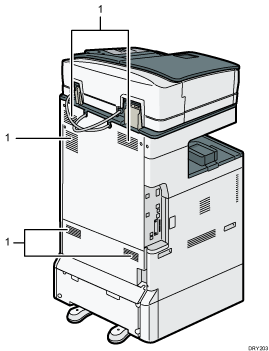

ด้านหลังและด้านซ้ายของเครื่อง

1. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป
