Guide till komponenter (huvudsakligen Asien)

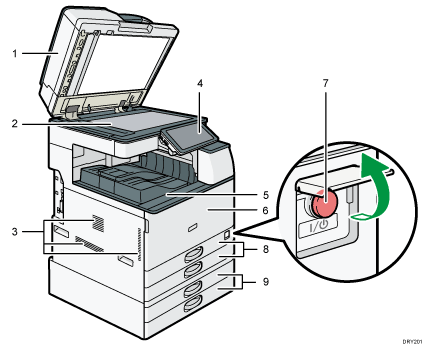

Vy framifrån och från vänster

1. Originalglasets lock eller ADF

   (Bilden visar dokumentmataren.)

   Fäll ner originalglaslocket eller dokumentmataren över de original du har lagt på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

2. Originalglas

   Placera originalen med texten nedåt. För mer information, se Placera original på originalglaset (främst Asien).

3. Ventilation

   Förhindrar överhettning.

4. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

5. Internt utmatningsfack 1

   Kopior, utskrifter och faxmeddelanden levereras här.

6. Frontlucka

   Öppna för att komma åt maskinens insida.

7. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

8. Papperskassetter (Kassetter 1–2)

   Fyll på papper här. För mer information, se Fylla på papper.

9. Nedre papperskassetter

   Fyll på papper här. För mer information, se Fylla på papper.

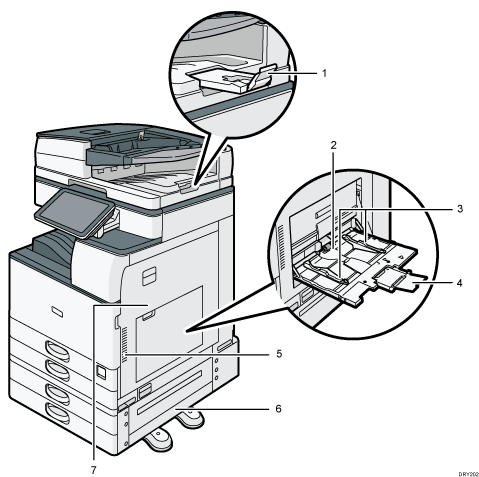

Vy framifrån och från höger

1. Dokumentmatarens förlängare

   Dra ut förlängaren för att stödja större papper.

2. Sidoinmatningsfack

   Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna. För mer information, se Fylla på papper i sidoinmatningsfacket.

3. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

4. Förlängning

   Dra ut den här förlängningen när du fyller på med papper som är större än A4, 8¹/₂ × 11 i sidoinmatningsfacket.

5. Ventilation

   Förhindrar överhettning.

6. Nedre högra luckan

   Öppna denna lucka när pappersstopp inträffar.

7. Höger lucka

   Öppna denna lucka när pappersstopp inträffar.

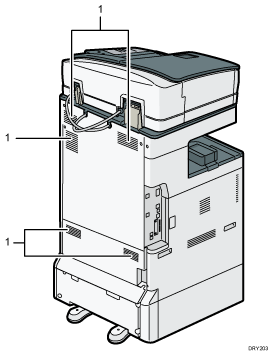

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
