Guia dos componentes(principalmente Ásia)

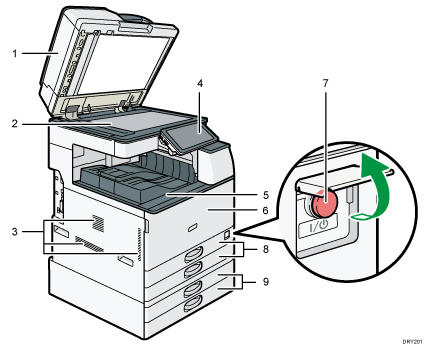

Vista frontal e esquerda

1. Tampa do vidro de exposição ou ADF

   (A imagem mostra o ADF.)

   Baixe a tampa do vidro de exposição ou o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo. Para mais informações, consulte Colocar originais no vidro de exposição (principalmente Ásia).

3. Aberturas de ventilação

   Previnem o sobreaquecimento.

4. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

5. Bandeja interna 1

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

6. Tampa frontal

   Abra esta tampa para aceder ao interior do equipamento.

7. Interruptor de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

8. Bandejas de papel (Bandejas 1–2)

   Coloque papel aqui. Para mais informações, consulte Colocar Papel.

9. Bandejas de papel inferiores

   Coloque papel aqui. Para mais informações, consulte Colocar Papel.

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Bandeja de alimentação manual

   Utilize-o para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel. Para mais informações, consulte Colocar papel na bandeja de alimentação manual.

3. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

4. Extensor

   Puxe este extensor para fora quando pretender colocar papel com formato superior a A4, 8¹/₂ × 11 na bandeja de alimentação manual.

5. Aberturas de ventilação

   Previnem o sobreaquecimento.

6. Tampa inferior direita

   Abra esta tampa quando ocorrer um encravamento de papel.

7. Tampa direita

   Abra esta tampa quando ocorrer um encravamento de papel.

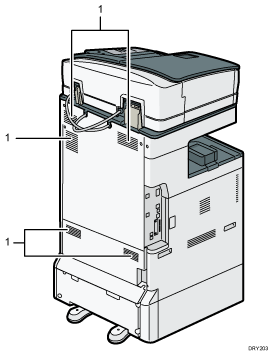

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.
