Informatie over onderdelen Region B icon(voornamelijk in Noord-Amerika)

VOORZICHTIG

  • De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Als dit toch gebeurt, bestaat er kans op brand als gevolg van oververhitte interne elementen.

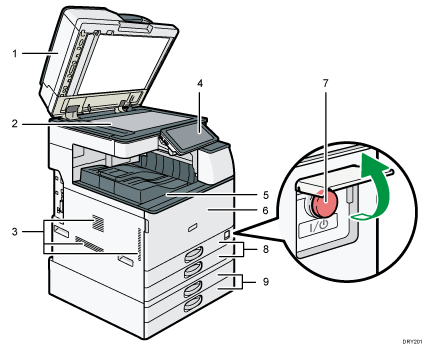

Aanzicht vanaf de voor- en linkerkant

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. ADF

    Laat de ADF zakken over de originelen die op de glasplaat liggen.

    Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

  2. Glasplaat

    Plaats originelen hier met de bedrukte zijde naar beneden. Voor meer informatie, zie Originelen op de glasplaat plaatsen Regio B(voornamelijk in Noord-Amerika).

  3. Ventilatieopening

    De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

  4. Bedieningspaneel

    Zie Namen en functies van het bedieningspaneel.

  5. Interne lade 1

    Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

  6. Voorpaneel

    U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.

  7. Hoofdstroomschakelaar

    Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het klepje van de hoofdstroomschakelaar en schakelt u deze in.

  8. Papierladen (lade 1-2)

    Hier plaatst u het papier in. Voor meer informatie, zie Papier plaatsen.

  9. Onderste papierladen

    Hier plaatst u het papier in. Voor meer informatie, zie Papier plaatsen.

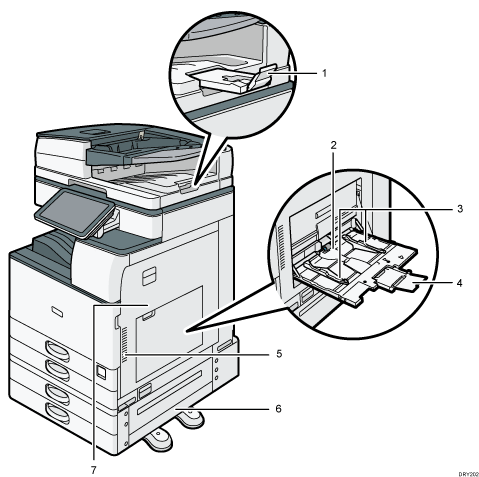

Aanzicht vanaf de voor- en rechterkant

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. ADF-verlengstuk

    Trek dit verlengstuk uit om groot papier te ondersteunen.

  2. Handinvoer

    Gebruik deze om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet kan worden geplaatst in de papierladen. Voor meer informatie, zie Papier in de handinvoer plaatsen.

  3. Papiergeleiders

    Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

  4. Verlengstuk

    Trek dit verlengstuk uit als u vellen die groter zijn dan A4Liggend, 81/2 × 11Liggend in de handinvoer plaatst.

  5. Ventilatieopening

    De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

  6. Rechter onderpaneel

    Open dit paneel wanneer papier is vastgelopen.

  7. Rechterpaneel

    Open dit paneel wanneer papier is vastgelopen.

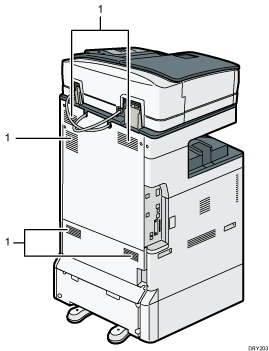

Aanzicht vanaf de achter- en linkerkant

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. Ventilatieopening

    De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

Opmerking

  • De ventilator in het apparaat aan de ventilatieopeningen kan blijven draaien om het apparaat te koelen na een grote afdruktaak. Voor meer informatie, zie Problemen oplossen.

  • Interne lade 1 heeft papierhouders. Gekopieerd of afgedrukt papier en faxberichten worden onder de papierhouders afgeleverd.

  • Als u gebruik maakt van papierhouders, volg dan altijd onderstaande voorzorgsmaatregelen.

    • Let erop dat u voor de papierhouders geen objecten plaatst. Dit kan namelijk papierstoringen veroorzaken.

    • Als u gekopieerd of afgedrukt papier uit de papierhouders heeft getrokken, leg het dan niet terug. Dit kan leiden tot defecten en papierstoringen.
