Collegamento della linea telefonica
Precedente
Per collegare la macchina ad una linea telefonica, utilizzare un connettore di tipo modulare a scatto.
Per rimuovere l'interferenza RF è necessario utilizzare un cavo di linea telefonica con nucleo di ferrite.
Accertarsi che il tipo di connettore sia corretto prima di iniziare.

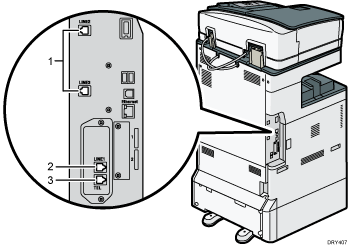

Connettore unità di interfaccia G3 extra
Connettore unità di interfaccia G3
Connettore telefonico esterno
(principalmente Europa e Asia): se si collega un cavo modulare al connettore unità di interfaccia G3, formare due anelli a 4 cm (1,6 pollici) (1) dall'estremità del cavo modulare (lato di collegamento alla macchina) e fissare agli anelli il nucleo in ferrite incluso, come mostrato.
(principalmente Nord America): utilizzare il cavo modulare in dotazione con nucleo in ferrite. Collegare l'estremità del cavo con nucleo in ferrite alla macchina.
