Namen en functies van onderdelen

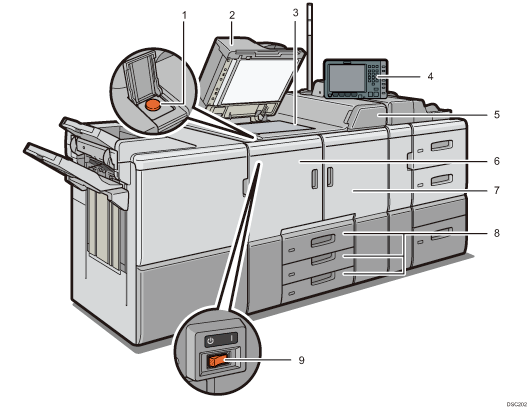

Aanzicht vanaf de voor- en linkerkant

1. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het klepje van de hoofdstroomschakelaar en schakelt u deze in.

2. ADF

   Laat de ADF zakken over de originelen die op de glasplaat liggen.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

   De ADF scant beide zijden van een origineel tegelijk.

3. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

4. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

5. Tonercartridgeklep

   Open deze om de tonercartridges te vervangen.

6. Linker voorpaneel

   Open deze om vastgelopen papier te verwijderen of de stroom aan- of uit te schakelen.

7. Rechter voorpaneel

   Openen om papierstoringen te verwijderen

8. Papierlade (lade 1-3)

   Hier plaatst u het papier in. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.

   Een indicatielampje aan de linkerkant van de voorkant van de lade brandt als papier wordt ingevoerd.

9. Aan/uit-schakelaar

   Schakel deze schakelaar om als u het apparaat volledig wilt uitschakelen. De aan/uit-schakelaar moet bij normaal gebruik aan blijven. De schakelaar bevindt zich aan de binnenzijde van het linker voorpaneel. Voor meer informatie, zie Wat u beter wel en niet kunt doen.

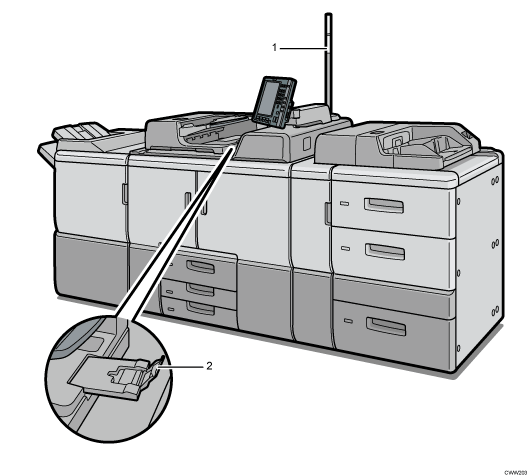

Aanzicht vanaf de voor- en rechterkant

1. Statuslamp

   Zie Functies van het waarschuwingslampje.

2. ADF-verlengstuk

   Trek dit verlengstuk uit om groot papier te ondersteunen.

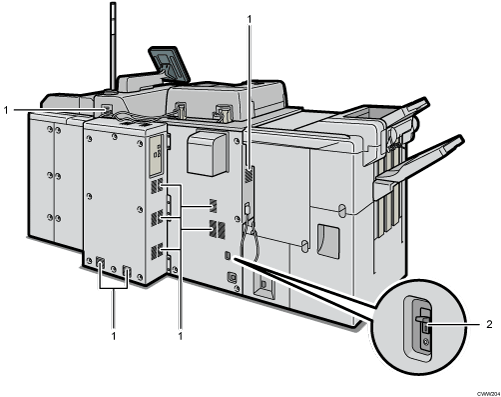

Aanzicht vanaf de achter- en linkerkant

1. Ventilatieopening

   De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.

2. Aardlekschakelaar

   Beschermt gebruikers tegen elektrische schokken. Voor meer informatie over het controleren van de aardlekschakelaar, zie De aardlekschakelaars nakijken.
