Individuare la carta inceppata
Precedente
Se si verifica un inceppamento, rimuovere la carta inceppata seguendo le procedure indicate nell'animazione mostrata sullo schermo e sull'etichetta all'interno dello sportello anteriore.
All'interno della macchina è presente una sezione nella quale l'indicatore lampeggia. Se si estrae l'unità per rimuovere la carta inceppata mentre l'indicatore lampeggia, la carta potrebbe strapparsi e frammenti di carta potrebbero rimanere all'interno della macchina.
Quando l'indicatore lampeggia, aprire il pannello guida della sezione corrispondente per rimuovere la carta inceppata oppure ruotare la manopola per spostare la carta lungo il percorso di alimentazione. Controllare che l'indicatore abbia smesso di lampeggiare, quindi rimuovere l'unità.
Quando lampeggiano, gli indicatori evidenziano quanto segue:
A2-A3: la carta è rimasta nel vassoio di alimentazione e intorno al pannello guida.
B1-B2: la carta è rimasta tra A e l'unità cassetto o tra LCT e cassetto.
D1: la carta è rimasta tra l'unità cassetto e l'unità di post produzione.
E: la carta è rimasta nella sezione di capovolgimento.
C1, C2: l'unità può essere rimossa spostando la leva come indicato dalla freccia.

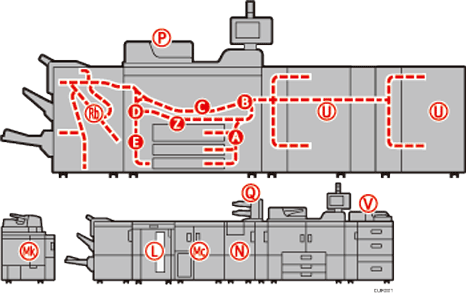

Si è verificato un inceppamento nella posizione corrispondente alla lettera visualizzata sullo schermo.
Rimuovere la carta inceppata in base alle procedure visualizzate sullo schermo.
Assicurarsi di rimuovere tutta la carta che si vede.
Viene visualizzato [Successivo] o [Precedente] sulla schermata
Una volta completato ciascun punto, premere [Successivo]. Per tornare al passaggio precedente, premere [Precedente].
Quando la carta inceppata è stata completamente rimossa, riportare la macchina al suo stato originale.
Può essere indicato più di un inceppamento. Quando accade, controllare tutte le aree indicate.
Se non c'è carta inceppata nella prima area di controllo, vedere le altre aree indicate.
Se la carta non può essere trasferita al lato di post produzione ruotando la manopola D1 come indicato sullo schermo, vedere la posizione della lettera nella figura e ruotare la manopola D1 nella direzione opposta (in senso orario) per inviare la carta di nuovo all'unità cassetto, quindi rimuovere la carta.

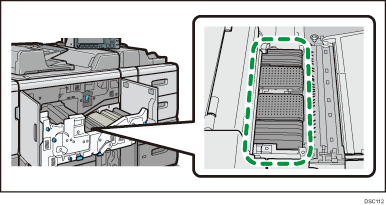

Dopo che C viene visualizzato e l'unità cassetto viene estratta per rimuovere la carta inceppata, controllare che non vi siano macchie di toner nella posizione indicata nella figura. Se sono presenti delle macchie di toner, pulire con un panno asciutto e pulito.
