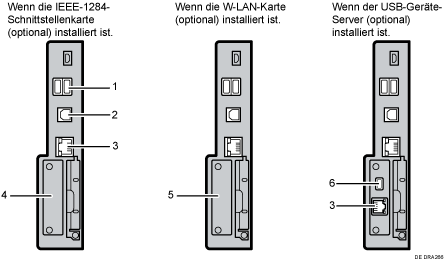

Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.
USB-Host-Schnittstelle
Anschluss zum Anschließen eines USB-Schnittstellenkabels oder eines USB-Schnittstellengeräts
Verwenden Sie diese Schnittstelle, um das Gerät an ein Kartenauthentifizierungsgerät oder eine externe Tastatur anzuschließen.
USB2.0-Anschluss [Typ B]
Anschluss für das USB2.0-Schnittstellenkabel [Typ B]
Das andere Ende des USB-Kabels muss an den erweiterten USB-Anschluss des USB-Geräteservers (optional) angeschlossen werden.
Schließen Sie keine anderen Vorrichtungen als das Gerät an.
Ethernet-Anschluss
Anschluss für das 100BASE-TX- oder 10BASE-T-Kabel
Verwenden Sie diese Schnittstelle, um das Gerät an ein Netzwerk anzuschließen.
Sollten Sie ein Ethernet-Schnittstellenkabel verwenden wollen, das 1000BASE-T unterstützt, dann wenden Sie sich an Ihren Vertriebs- oder Servicevertreter.
IEEE 1284-Anschluss (Option)
Anschluss für ein IEEE 1284-Schnittstellenkabel
Wireless-LAN-Anschluss (Option)
Anschluss zur Verwendung von Wireless-LAN
Erweiterter USB-Anschluss des USB-Geräteservers (optional)
Anschluss für das USB-Schnittstellenkabel
Das andere Ende des mitgelieferten USB-Kabels muss an den USB-2.0-Anschluss [Typ B] angeschlossen werden.
Schließen Sie keine anderen Vorrichtungen als das Gerät an.
