Vor Beginn einen Metallgegenstand anfassen, um statische Elektrizität zu entladen. Statische Elektrizität kann die Speichererweiterungseinheit beschädigen.
Die Speichererweiterungseinheit keinen Stößen oder Erschütterungen aussetzen.
Bevor Sie die neue Festplatte verwenden können, müssen Sie die Einstellungen im Druckertreiber konfigurieren.

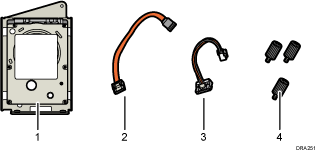

Den Kartoninhalt überprüfen.
Festplatte
Flachbandkabel
Netzkabel
Schrauben (3)
Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Entfernen Sie die Schrauben, mit denen das Controller-Board befestigt ist, und nehmen Sie die hintere Abdeckung ab.
Die entfernten Schrauben werden später zur Befestigung des Controller Boards benötigt.
Installieren Sie die Festplatte in der abgebildeten Position.
Schließen Sie Flachband- und Netzkabel an der Festplatte an.
Hängen Sie die Montagewinkel der Festplatte in die Aufnahmen auf dem Controller Board-Platte ein.
Befestigen Sie die Festplatte mit zwei Schrauben an der Controller Board-Platte.
Befestigen Sie die Festplatte mit der übrigen Schraube am Controller-Board.
Schließen Sie Flachband- und Netzkabel am Controller Board an.
Bringen Sie die hintere Abdeckung wieder an und befestigen Sie das Controller-Board mit den Schrauben am Drucker.
Drucken Sie die Konfigurationsseite aus, um zu überprüfen, ob die Festplatte korrekt angebracht wurde. Wenn es korrekt installiert wurde, wird auf der Konfigurationsseite "Festplatte" für "Geräteverbindung" angezeigt. Informationen zum Drucken der Konfigurationsseite finden Sie auf Drucken einer Testseite.
Falls die Festplatte nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Um die installierte Festplatte verwenden zu können, müssen Sie die Druckeroptionen unter "Zubehör" im Druckertreiber konfigurieren. Informationen über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
