Guia de Componentes

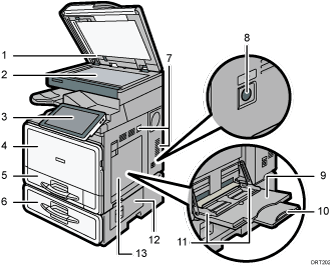

Vista frontal e esquerda

1. Tampa do vidro de exposição ou ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Tampa frontal

   Abra para substituir os cartuchos de toner.

5. Bandeja de papel

   Coloque papel aqui.

6. Unidade de bandeja de papel

   Coloque papel aqui.

7. Aberturas de ventilação

   Previnem o sobreaquecimento.

8. Interruptor de corrente principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.

9. Bandeja de alimentação manual

   Utilize para copiar ou imprimir em acetatos e papel de etiqueta (etiquetas autocolantes).

10. Extensor

    Puxe para fora este extensor quando colocar papel de formato A4 ou 8¹/₂ × 11 ou superior na bandeja de alimentação manual

11. Guias de papel

    Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

12. Tampa inferior direita

    Abra esta tampa quando ocorrer um encravamento de papel.

13. Tampa direita

    Abra esta tampa quando ocorrer um encravamento de papel.

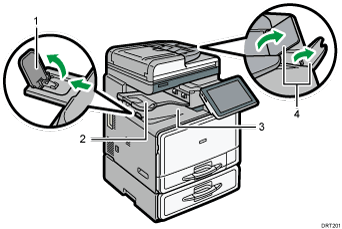

Vista frontal e direita

1. Guia da bandeja interna

   Abra e levante a guia final para suportar papel de maiores dimensões.

2. Bandeja interna 2

   Se selecionar esta bandeja como a bandeja de saída, o papel copiado/impresso ou faxes saem aqui, voltados para baixo.

3. Bandeja interna

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

4. Extensores do ADF

   Levante estes extensores para apoiar papel de formato grande.

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.
