Raccordement de la ligne téléphonique Icône Région B (principalement l'Amérique du Nord)

Pour raccorder l'appareil à une ligne téléphonique, utilisez un connecteur de type modulaire embrochable.

ATTENTION

  • Un câble de ligne téléphonique équipé d'un noyau de ferrite doit être utilisé pour éliminer les interférences de radio-fréquence.

Important

  • Vérifiez que le connecteur est du type adapté avant de commencer.

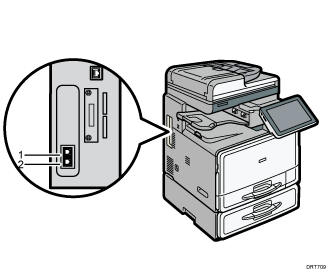

Illustration du raccordement d'une ligne téléphonique avec numérotation

  1. Connecteur d'interface G3

  2. Connecteur téléphonique externe

Remarque

  • Si un capuchon a été inséré dans le connecteur TEL, retirez-le avant d'utiliser le connecteur.

  • Utilisez le câble modulaire avec noyau de ferrite fourni. Raccordez l'extrémité du câble avec le noyau de ferrite à l'appareil.

    Illustration d'un câble modulaire avec noyau de ferrite
