Laitteen osat

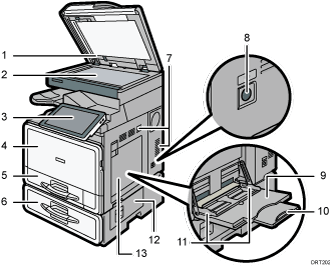

Edestä ja vasemmalta

1. Valotuslasin kansi tai automaattinen syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. Etukansi

   Avaa kansi värikasetin vaihtamiseksi.

5. Paperikasetti

   Laita paperi tänne.

6. Paperikasetti

   Laita paperi tänne.

7. Tuuletusaukot

   Estävät ylikuumenemisen.

8. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

9. Ohisyöttötaso

   Käytä piirtoheitinkalvojen ja tarrapaperin kopiointiin tai tulostukseen.

10. Paperituki

    Vedä tämä paperituki ulos, kun käytät ohisyöttötasolla paperia, joka on kooltaan A4, 8¹/₂ × 11 tai suurempi.

11. Paperiohjaimet

    Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

12. Oikea alakansi

    Avaa kansi, jos sattuu paperitukos.

13. Oikea etukansi

    Avaa kansi, jos sattuu paperitukos.

Edestä ja oikealta katsottuna

1. Sisäisen tason paperituki

   Avaa ja nosta paperituki suurten paperien tueksi.

2. Sisäinen taso 2

   Jos tämä valitaan luovutustasoksi, kopiot, tulosteet tai saapuneet faksit luovutetaan tähän tekstipuoli alaspäin.

3. Sisäinen taso

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

4. Syöttölaitteen paperijatkeet

   Nosta jatkeet ylös ison paperin tukemiseksi.

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
