Conexión de la línea telefónica Icono Región B (principalmente Norteamérica)

Para conectar la máquina a una línea telefónica, use un conector de tipo modular de inserción a presión.

PRECAUCIÓN

  • Se debe utilizar un cable de línea telefónica con núcleo de ferrita para suprimir las interferencias de radiofrecuencia.

Importante

  • Antes de comenzar, asegúrese de que el conector sea del tipo correcto.

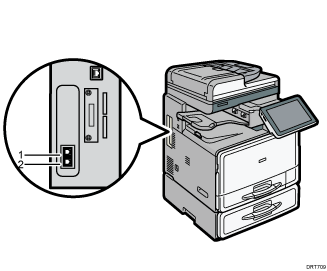

Ilustración de la conexión de una línea de teléfono, ilustración con llamadas numeradas

  1. Conector de la unidad de interface G3

  2. Conector del teléfono externo

Nota

  • Si hay una tapa en el conector "TEL", retírela antes de empezar a utilizar dicho conector.

  • Utilice el cable modular incluido con un núcleo de ferrita. Conecte el extremo del cable con el núcleo de ferrita a la máquina.

    Ilustración de un cable modular con núcleo de ferrita
