Οδηγός εξαρτημάτων

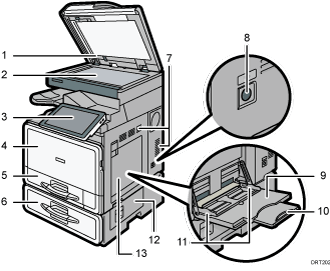

Μπροστινή αριστερή όψη

1. Καπάκι πλάκας αντιγραφής ή ADF

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Πίνακας ελέγχου

   Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

4. Μπροστινό καπάκι

   Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.

5. Δίσκος χαρτιού

   Τοποθετήστε χαρτί εδώ.

6. Μονάδα δίσκου χαρτιού

   Τοποθετήστε χαρτί εδώ.

7. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

8. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

9. Δίσκος Bypass

   Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε διαφάνειες OHP και σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).

10. Προέκταση

    Τραβήξτε αυτή την επέκταση προς τα έξω κατά την τοποθέτηση χαρτιού μεγέθους A4, 8¹/₂ × 11 ή μεγαλύτερου, στον πλαϊνό δίσκο.

11. Οδηγοί χαρτιού

    Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

12. Κάτω δεξί καπάκι

    Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

13. Δεξί καπάκι

    Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

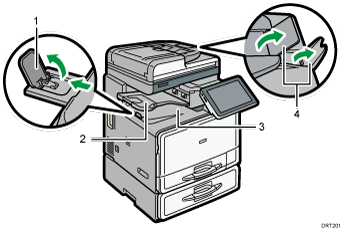

Μπροστινή και δεξιά όψη

1. Εσωτερικός οδηγός δίσκου

   Ανοίξτε και ανεβάστε το τελικό τοίχωμα για να υποστηρίξει μεγάλο χαρτί.

2. Εσωτερικός δίσκος 2

   Αν το επιλέξετε ως δίσκο εξόδου, τότε το χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση ή τα μηνύματα φαξ θα παραδίδονται εδώ με την όψη προς τα κάτω.

3. Εσωτερικός δίσκος

   Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

4. Προεκτάσεις του ADF

   Ανασηκώστε αυτές τις προεκτάσεις για να υποστηρίξουν μεγάλο χαρτί.

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.
